从EDI技术角度实现德州仪器TI直供业务EDI项目850报文处理

Published On: 2019年12月26日Categories: 成功案例, 电子行业EDIViews: 1

在如何读懂德州仪器TI直供业务EDI项目中的850报文？一文中，已经对850报文中的业务值做了详细介绍。本文会从EDI技术实现角度出发，依照850报文在EDI系统中的解析流程进行详细的介绍。

德州仪器TI EDI项目850报文

通过EDI传输的采购订单(850)符合交易双方在商务合作环节达成的商业合作协议，且关于采购订单的任何消息都应符合原始采购订单。这样，间接提到了商业交易的商业合作协议。因此，不需要在采购订单之后的采购订单变更请求或采购订单回复中指定对合同或报价协议的引用，除非发出采购订单变更请求作为行项目添加到采购订单中。

报文转换过程

将用户Excel格式订单转换为TI要求的X12标准的850业务报文为例，转换过程主要分为如下3个步骤：

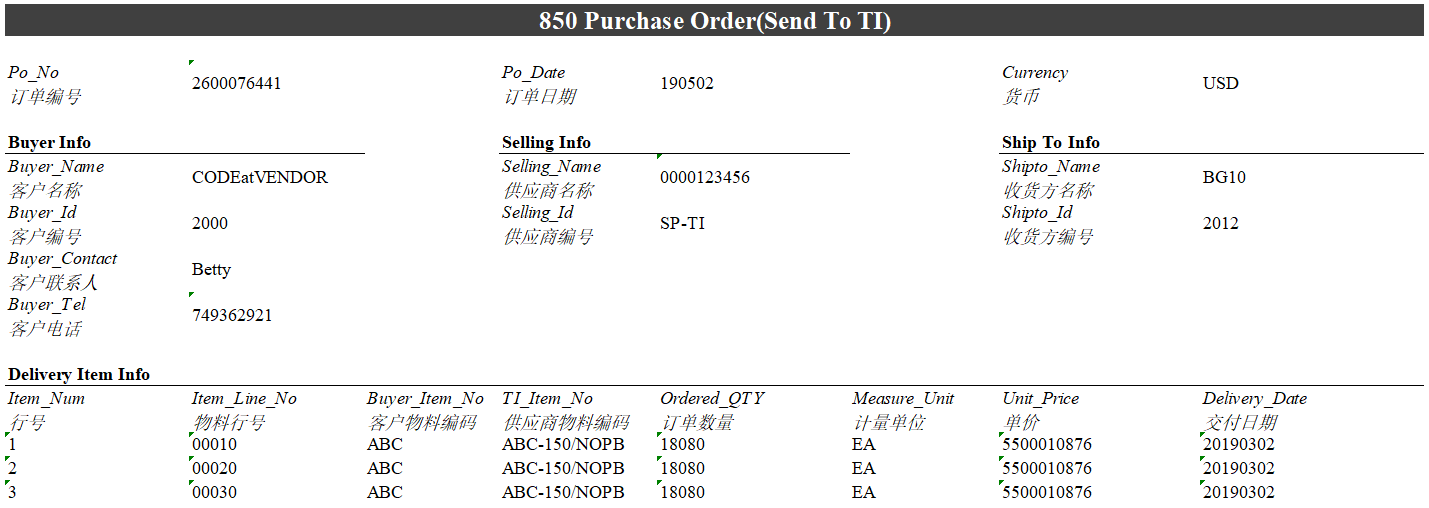

1.Excel格式订单

2.由Excel格式订单转化得到标准XML格式订单




850
      0001


      00
      SA
      2600076441

      190502

      AC


      BY
      USD


      BD
      Betty

      749362921




      A11



        BY
        CODEatVENDOR
        92
        2000




        SE
        0000123456
        92
        SUPPLIER




        ST
        BG10
        92
        2012




        00010
        18080
        EA
        5500010876

        BP
        ABC


        VP
        ABC-150/NOPB



          F








          18080
          EA


          002
          20190302





          0001





        00020
        18080
        EA
        5500010876

        BP
        ABC


        VP
        ABC-150/NOPB



          F








          18080
          EA


          002
          20190302





          0001





        00030
        18080
        EA
        5500010876

        BP
        ABC


        VP
        ABC-150/NOPB



          F








          18080
          EA


          002
          20190302





          0001





        3

3.由标准XML格式订单转化得到X12标准的850报文

ISA*00*          *00*          *ZZ*sender         *ZZ*receiver       *191226*1551*U*00401*000000005*0*T*:~
GS*PO*  *  *20191226*1551*5*T*004010~
ST*850*0001~
- 850:报文类型为采购订单

BEG*00*SA*2600076441**190502**AC~
- 2600076441:采购订单编号(Purchase Order Number)
- 190502:采购订单日期(Purchase order Date)

CUR*BY*USD~
- USD:货币(Currency Code)

PER*BD*Betty**749362921*****A11~
- Betty:直采客户联系人(Buyer Name)
- 749362921:直采客户联系电话(Buyer Telephone)

N1*BY*CODEatVENDOR*92*2000~
- CODEatVENDOR:直采客户名称(Buying Party Name)
- 2000:直采客户编号(Buying Party code)

N1*SE*0000123456*92*SP-TI~
- 0000123456:供应商名称(Selling Party Name)
- SP-TI:供应商编号(Selling Party code)

N1*ST*BG10*92*2012~
- BG10:收货方名称(Ship To Name)
- 2012:收货方编号(Ship To code)

PO1*00010*18080*EA*5500010876**BP*ABC***VP*ABC-150/NOPB~
- 00010:采购订单行号(Line Item Number)
- 18080:订购数量(Quantity Ordered)
- EA:计量单位(Price Measure Unit)
- 5500010876:单价(Unit Price)
- ABC:直采客户物料编号(Customer Part Number)
- ABC-150/NOPB:供应商物料编号(Vendor's Part Number)

SCH*18080*EA***002*20190302******0001~
- 18080:订购数量(Quantity Ordered)
- 20190302:请求交付日期(Delivery Requested Date)

/-同上-/
PO1*00020*18080*EA*5500010876**BP*ABC***VP*ABC-150/NOPB~
PID*F~
SCH*18080*EA***002*20190302******0001~
PO1*00030*18080*EA*5500010876**BP*ABC***VP*ABC-150/NOPB~
PID*F~
SCH*18080*EA***002*20190302******0001~
CTT*3~
SE*18*0001~
GE*1*5~
IEA*1*000000005~
