从EDI技术角度实现艾可迅ACOM EDI项目VDA 4913 报文解析

Published On: 2020年2月11日Categories: 成功案例, 能源化工EDIViews: 2

在如何读懂艾可迅ACOM EDI项目中的4913报文？一文中，已经对VDA 4913(发货通知Despatch Advice)报文进行了业务层面的详细介绍。本文会从EDI技术实现角度出发，依照VDA 4913(发货通知Despatch Advice)报文在EDI系统中生成的工作流程开展详细的描述。

首先您可以先下载并安装知行EDI系统免费30天试用版。然后创建以下端口，根据下面描述的报文转换过程操作一遍，以便深入了解。

Excel端口：根据所有数据节点映射关系，将数据从Excel格式转换为标准XML格式。
VDA端口：实现VDA标准报文和XML格式文件的转换。

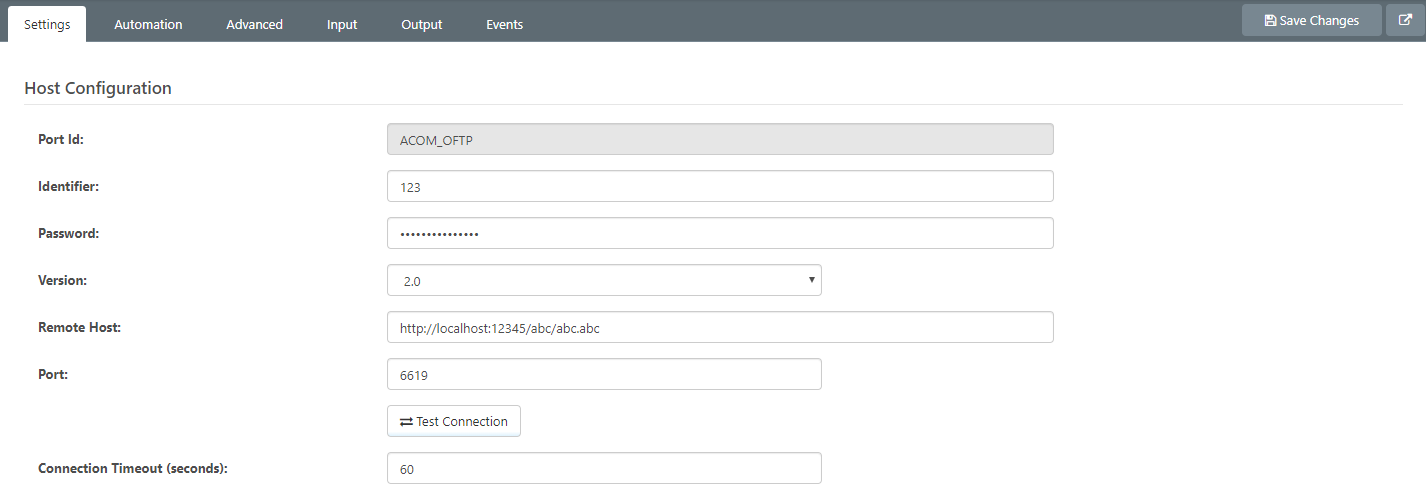

OFTP端口：通过互联网使用OFTP传输协议与交易伙伴建立EDI连接。

报文转换过程

将用户自定义Excel格式的文件转换为艾可讯/ACOM需要的VDA 4913(发货通知Despatch Advice)报文，工作流程主要分为以下4个步骤：

1.填写自定义的Excel格式文件，上传至Excel端口并发送：

供应商可以根据自身的实际需求去设计Excel的填写模板，对于每个业务字段也可以有自己的命名方式。可以选择手动填写数据，也可以和ERP系统集成，在字段映射关系正确的情况下，将ERP系统导出的数据直接填写进Excel模板中，这样既方便操作，又可以增强数据的可读性。

知行软件的Excel端口会帮助您将Excel格式的文件转换为标准XML格式的文件。在转换之前，用户首先需要在Excel端口的“输入”界面中，将Excel文件上传，选择上传的文件点击“Send”发送。Excel端口会根据之前写好的Mapping Code(映射代码)，将Excel格式文件中的数据映射进对应的标准XML格式字段中。

关于映射代码，知行的EDI技术人员会根据艾可迅/ACOM所提供的VDA 4913(发货通知Despatch Advice)报文规范上的字段去做映射；并且根据VDA 4913(发货通知Despatch Advice)报文规范中字段的类型(如必填或可选)、数字的小数位精确程度、是否可以为空等具体要求对所填写的数据进行判断，如果符合报文规范上的一系列要求，则可以成功发送至下一端口并进行后续的操作；如果有一处不符合报文规范中的要求，则会根据判断语句中的报错信息进行提示，并且会在Excel端口的发送过程中出现“Send Error”提醒，这样用户就可以根据报错信息准确的定位出现错误的位置及原因。

Excel格式示例文件部分截图如下所示：

2.成功转换的标准XML格式示例文件如下：

下面是Excel端口输出的VDA 4913(发货通知Despatch Advice)标准XML格式文件。将Excel文件先转换成标准XML格式文件，而不直接转换成EDI报文，其中一个原因是因为标准XML格式是被大部分人所接受的，相较于EDI报文来说，标准XML格式的文件更易于理解，也可以应用于其他本地化开发中。




711
      03
      00001


        <_71101>03
        <_71102>%receiveridentifier%
        <_71103>%senderidentifier%
        <_71104>%oldcontrolnumber%
        <_71105>%newcontrolnumber%
        <_71106>200315
        <_71107>
        <_71108>
        <_71109>
        <_71110>
        <_71111>



          <_71201>03
          <_71202>1234567
          <_71203>
          <_71204>
          <_71205>200415
          <_71206>0000
          <_71207>0000020
          <_71208>0000012
          <_71209>00
          <_71210>
          <_71211>0001
          <_71212>
          <_71213>11
          <_71214>
          <_71215>
          <_71216>
          <_71217>000000
          <_71218>0000
          <_71219>000
          <_71220>0
          <_71221>



                <_71301>03
                <_71302>00123456
                <_71303>200315
                <_71304>
                <_71305>11
                <_71306>
                <_71307>12345677
                <_71308>00
                <_71309>
                <_71310>
                <_71311>00000000
                <_71312>
                <_71313>
                <_71314>
                <_71315>%senderidentifier%
                <_71316>
                <_71317>
                <_71318>
                <_71319>
                <_71320>



                  <_71401>03
                  <_71402>X00112233
                  <_71403>00ASSS456
                  <_71404>720
                  <_71405>0000000020000
                  <_71406>SA
                  <_71407>0000000000000
                  <_71408>
                  <_71409>000
                  <_71410>
                  <_71411>001
                  <_71412>
                  <_71413>8888
                  <_71414>
                  <_71415>
                  <_71416>
                  <_71417>
                  <_71418>
                  <_71419>
                  <_71420>
                  <_71421>


                  <_71601>02
                  <_71602>MHD:05.04.2021
                  <_71603>
                  <_71604>
                  <_71605>


                  <_71501>03
                  <_71502>AA1234
                  <_71503>
                  <_71504>0000000000000
                  <_71505>001
                  <_71506>0000000000000
                  <_71507>1
                  <_71508>1
                  <_71509>000000000000

                  <_71510>0
                  <_71511>
                  <_71512>
                  <_71513>
                  <_71514>
                  <_71515>





  <_71901>02
  <_71902>0000001
  <_71903>0000001
  <_71904>0000001
  <_71905>0000001
  <_71906>0000001
  <_71907>0000001
  <_71908>0000000
  <_71909>0000001
  <_71910>0000000
  <_71911>

3.由标准XML格式文件转化得到的VDA 4913示例报文如下：

供应商将填写好的Excel文件通过Excel端口成功发出之后，文件就会被转发到VDA端口。在VDA端口的Settings配置界面中，通过配置Sender Identifier（发送方标识）和Receiver Identifier（接收方标识），在生成VDA 4913(发货通知Despatch Advice)报文的过程中，会自动把配置好的信息映射至对应的字段中。

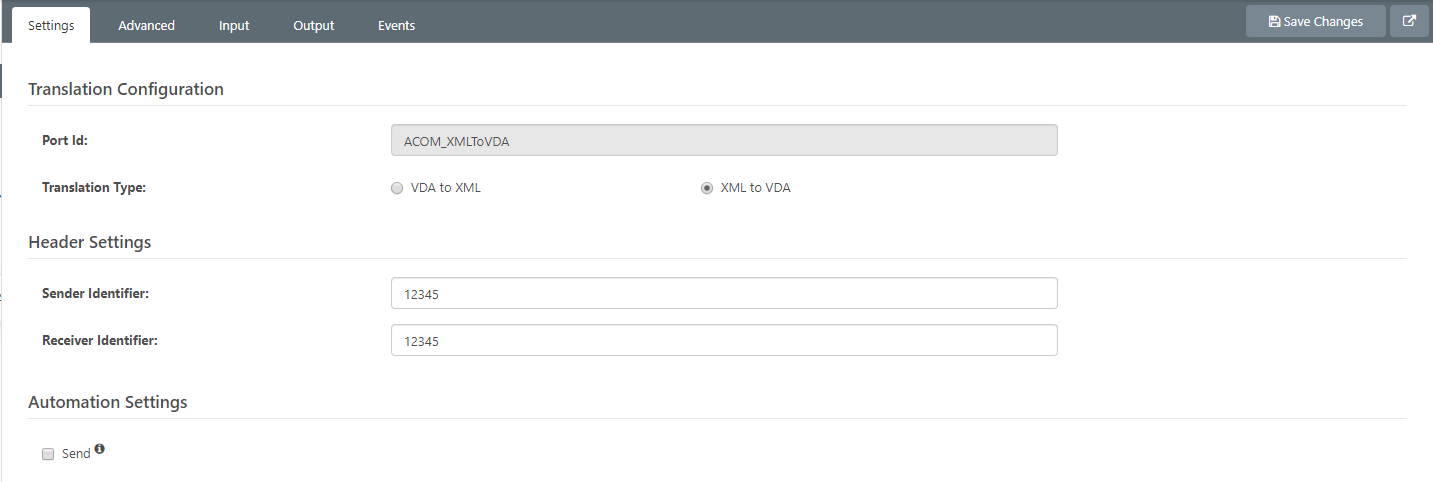

VDA端口Settings配置界面如下图所示：

知行软件的VDA端口可以自动将标准XML格式的文件转换为VDA标准下的4913报文，并根据Mapping Code(映射代码)中每个字段不同的补位方式去进行自动补位，不需要用户手动的去计算每一行是否为标准的128个字符。报文中字段结构出现的先后顺序也必须遵守VDA 4913(发货通知Despatch Advice)报文规范中的要求。

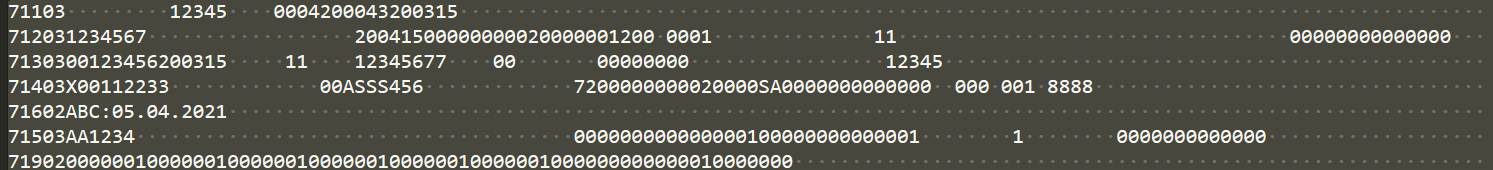

由标准XML格式文件转换得到的VDA 4913(发货通知Despatch Advice)报文截图如下：
