艾睿电子Arrow与其供应商之间，传输EDIFACT标准的报文，具有两种业务模式：AOI(Arrow Owned Inventory)模式和SOI(Supplier Owned Inventory)模式又称为VMI(Vendor Managed Inventory)。

无论供应商采用了以上哪种业务模式，都需要接收来自艾睿电子Arrow发来的ORDERS订单。在此前的文章如何读懂EDIFACT报文？中，我们对EDIFACT已经做了详细的详解，大家可以以此为基础，开始深入了解 ORDERS 订单。

本文将对符合EDIFACT报文标准的ORDERS订单进行详解，并将其转换为更易处理的XML格式文件。

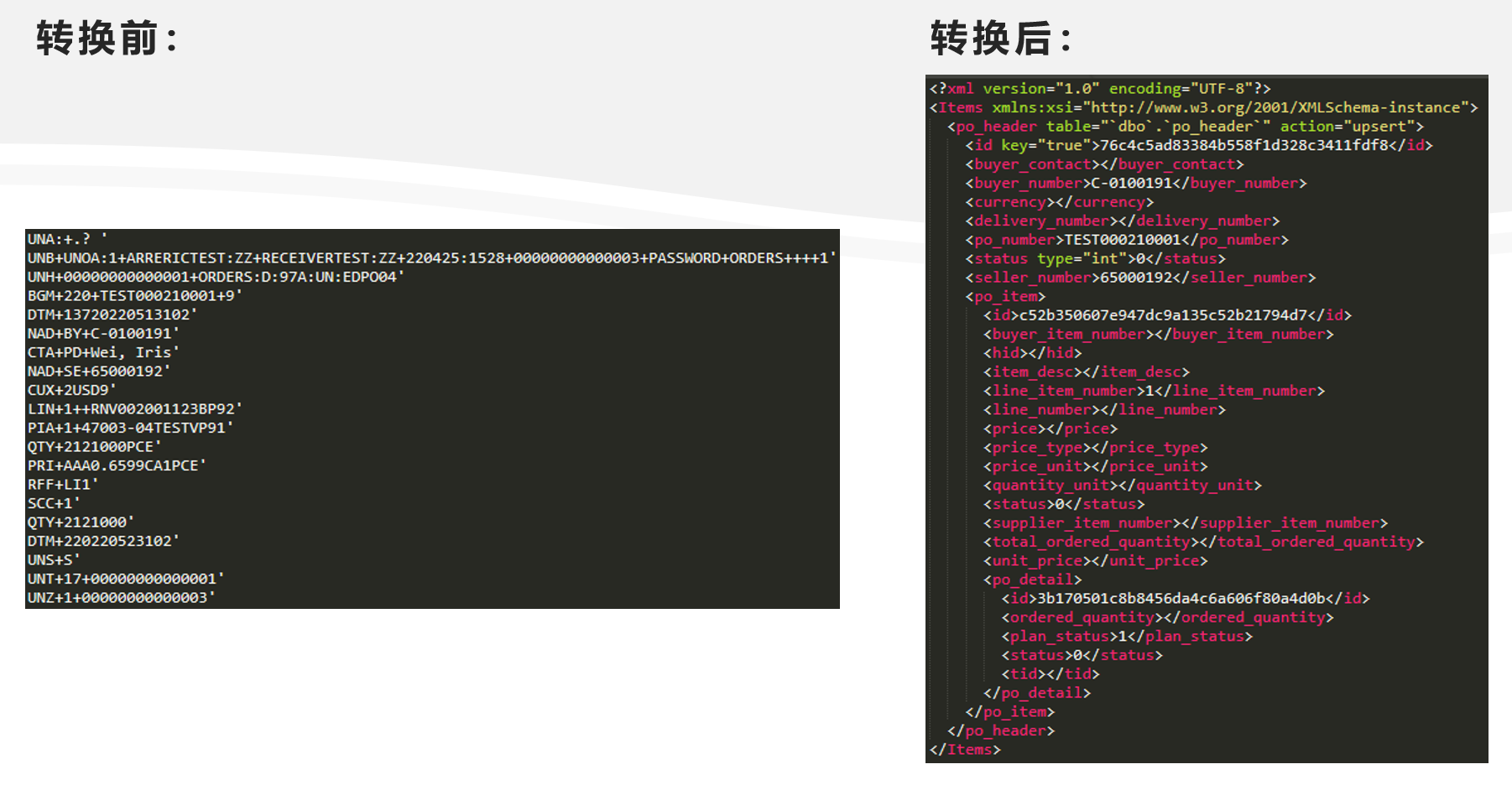

以下是经知行之桥EDI系统转换前后的对比图：

ORDERS示例订单详解

艾睿电子Arrow会给供应商发送EDIFACT标准的EDI ORDERS订单，其中UNA是可选的，而第二行的UNB以及最后一行的UNZ属于EDIFACT的Interchange部分，是必须有的。通常情况下，核心信息是从BGM字段开始的。示例如下：

UNA:+.? '
UNB+UNOA:1+ARRERICTEST:ZZ+RECEIVERTEST:ZZ+220425:1528+00000000000003+PASSWORD+ORDERS'
UNH+00000000000001+ORDERS:D:97A:UN:EDPO04'

BGM+220+TEST000210001+9'
- 220 = purchase order 采购订单
- TEST000210001：采购订单编号
- 9 = original 原始信息

DTM+137:20220513:102'
- 137 = Document date
- 20220513：采购订单日期
- 102 = CCYYMMDD 日期格式

NAD+BY+C-01001::91'
- BY = BuyerId 买方编号
- C-01001：买方编号
- 91 = Code assigned by Seller 由卖方指定的代码

CTA+PD+:Wei, Iris'
- PD = Purchasing Contact
Wei, Iris：买方姓名

NAD+SE+650001::92'
- SE = Seller Id 卖方编号
- 650001:卖方编号
- 92 = Code assigned by Buyer 由买方指定的代码

CUX+2:USD:9'
- 2 = Reference currency 参考币种
- USD = 美元
- 9 = Order currency 订单币种

LIN+1++RNV002001/123:BP::92'
- 1 = Line item number 物料行号
RNV002001/123：采购方物料编号
- BP = Buyers’part number 买方物料编号
- 92 = Assigned by Buyer or buyer’s agent 由买方或者买方代理人指定

PIA+1+47003-04TEST:VP::91'
1 = Additional Identification 附加编号
47003-04TEST：Vendors' part number
VP = Vendors' part number 供应商编号
91 = Assigned by Vendor or Vendors agent 由供应商或者供应商代理人指定

QTY+21:21000:PCE'
- 21 = Ordered quantity 需求数量
- 21000：需求数量
- PCE：数量单位

PRI+AAA:0.6599:CA::1:PCE'
- AAA = Calculation net 计算净值
0.6599：计算净值
- CA = Catalog / distributor price 目录/经销商价格
- CT = Contract price 合同价
- QT = Quote price 报价
1：Product id function qualifier 产品ID功能限定词
- 数量单位：PCE

RFF+LI::1'
- LI = Line Number 物料行号
- PR = Quote reference 引用参考
- CT = Contract / DBP reference 合同/DBP参考
1：物料行号

SCC+1'
- 1 = Firm

QTY+21:21000'
21 = Ordered Quantity 订购数量
21000：订购数量

DTM+2:20220523:102'
- 2 = Delivery Date 交货日期
20220523：交货日期
102 = CCYYMMDD 日期格式

UNS+S'
S = Detail/summary section separation 明细部分的分隔符

UNT+17+00000000000001'
UNZ+1+00000000000003'

通过上述报文详解可以看到，我们接收到的EDIFACT ORDERS 报文可读性较差，无论是企业的业务人员还是IT人员都很难从以上订单中直接获取到有效的业务信息。因此需要对此ORDERS订单进行格式转换。

利用知行之桥EDI系统可以将其转换为可读性更强的目标XML格式文件，以便于进一步处理，转换效果如下：


    9682064cb9794790ac11c651d32ca959
    Wei, Iris 买方联系人
    C-0100191 买方编号
    USD 币种
     交货编码
    TEST000210001 采购订单编号
    0
    65000192 卖方编号
     订单物料
      b79cfbbc1e034597a3ccf2864e4452f4
       买方物料编号

       物料明细
      1 物料行号
       行号
       价格
       价格类型
       价格单位
       数量单位
      0 状态码
       供应商物料编号
       总订单数量
       单价
       订单明细
        e98445c108924a36afa6a3eb98a589c5
         订单数量
        10





可以看到，经EDI系统转换之后的目标XML文件中，所有的业务数据与其业务含义都是一一对应的，这样的文件可读性更强，并且更方便进行下一步数据处理。

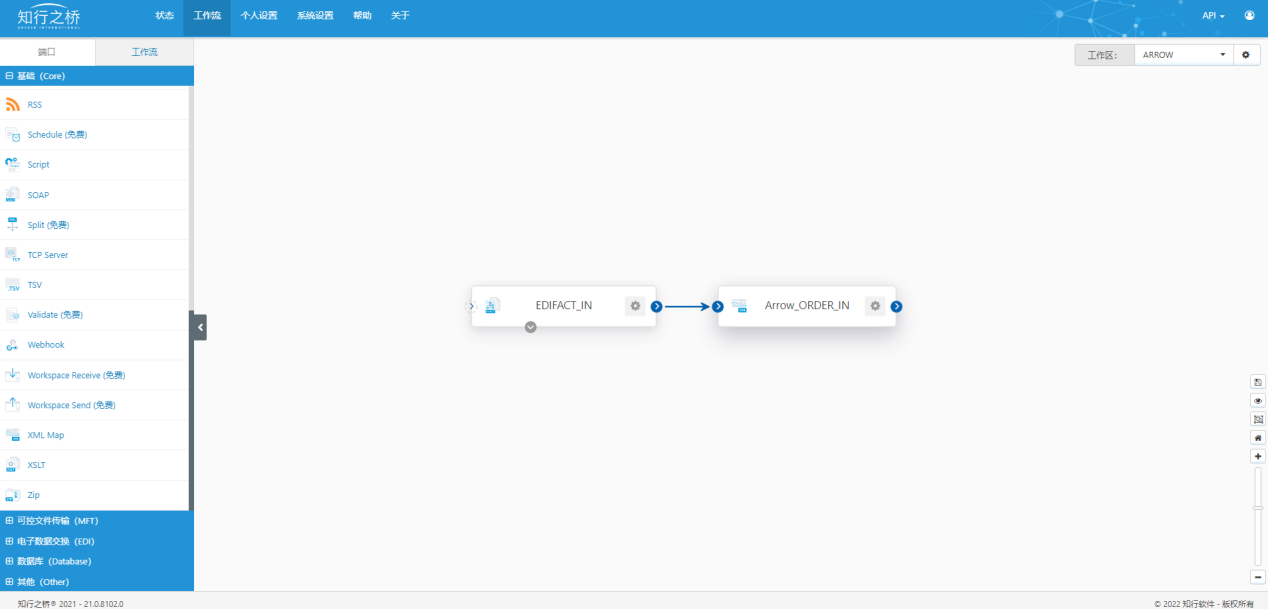

工作流示例

通过上述的讲解想必大家对艾睿电子Arrow ORDERS订单在知行之桥EDI系统中的转换流程十分感兴趣，以下是上述工作流示例，您可以下载知行之桥EDI系统导入下方 示例工作流 以及 EDIFACT ORDERS测试文件 ，进行实战操作。

 下载示例工作流   下载测试文件

在知行之桥EDI系统中导入上述工作流以及测试文件

如下图所示：

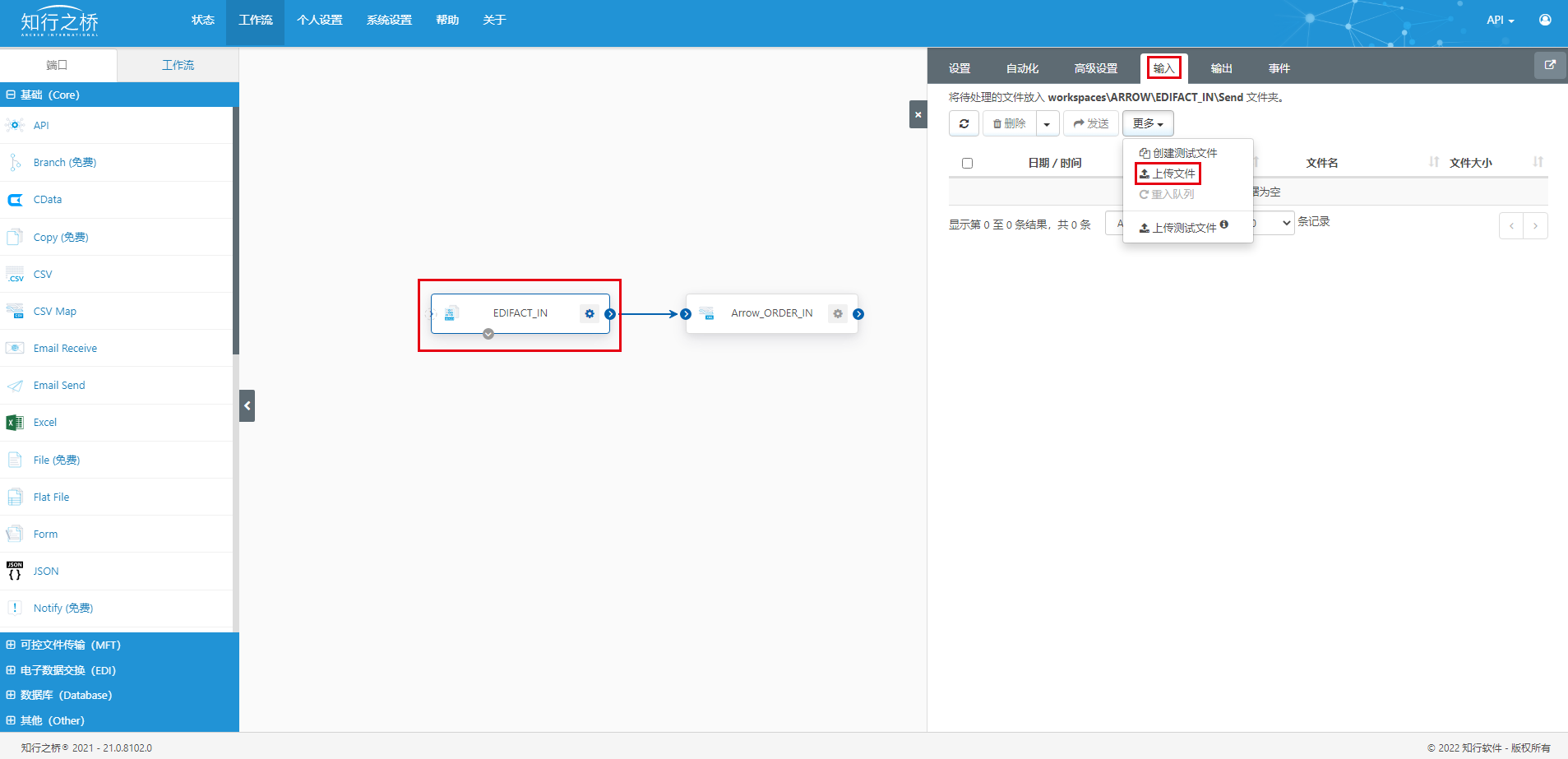

上传测试文件：在 EDIFACT_IN 端口的 输入 选项卡下，点击 更多 ，上传测试文件：Arrow ORDERS test flies.edifact

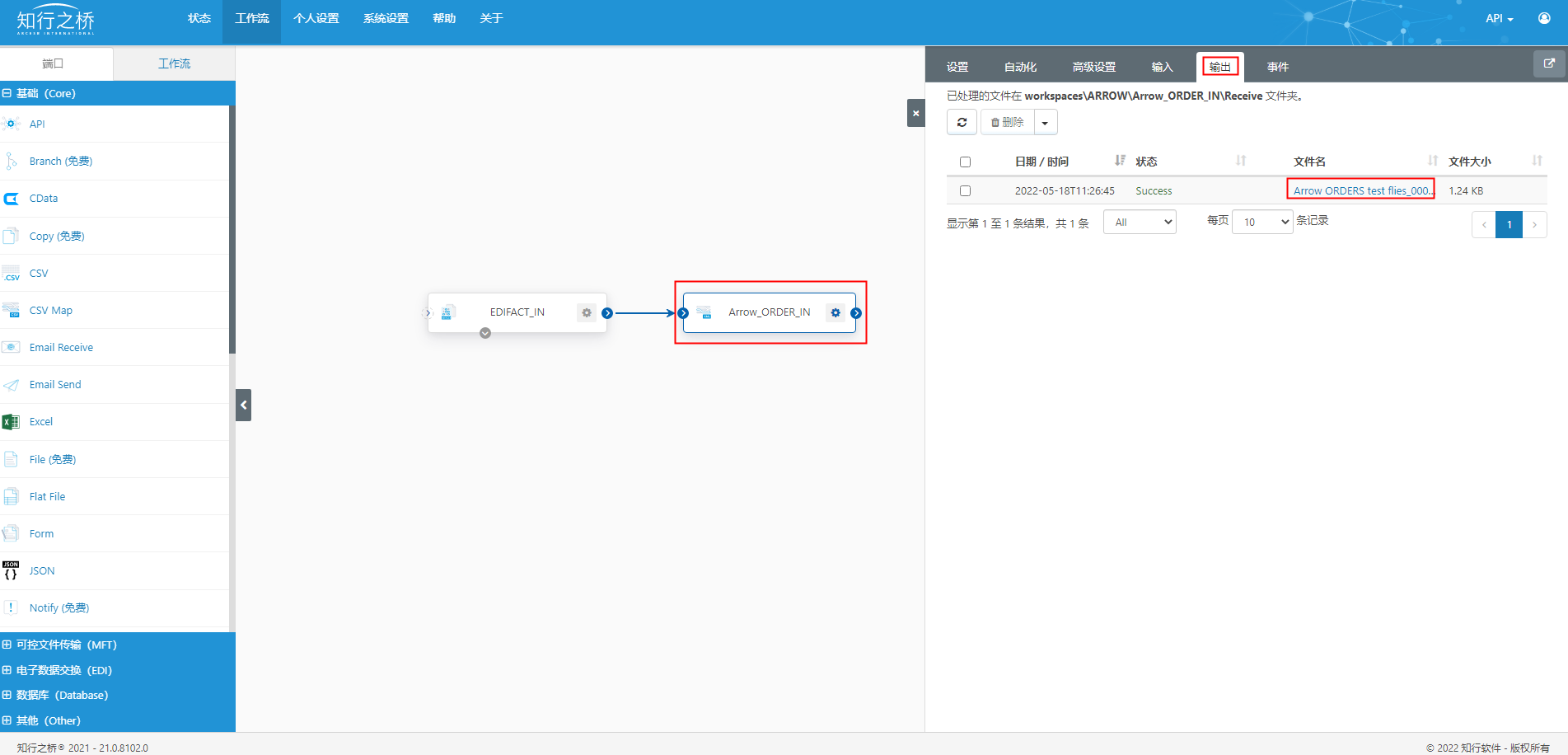

下载转换后的测试文件：在 Arrow_ORDER_IN 端口的 输出 选项卡下，点击 Arrow ORDERS test files.xml ，即可下载文件，看到转换后的效果。

详细转换操作流程

在知行之桥EDI系统中，实现上述转换，使用了两个端口：EDIFACT以及XML Map即实现了将ORDERS订单由EDIFACT格式转换为目标XML格式：

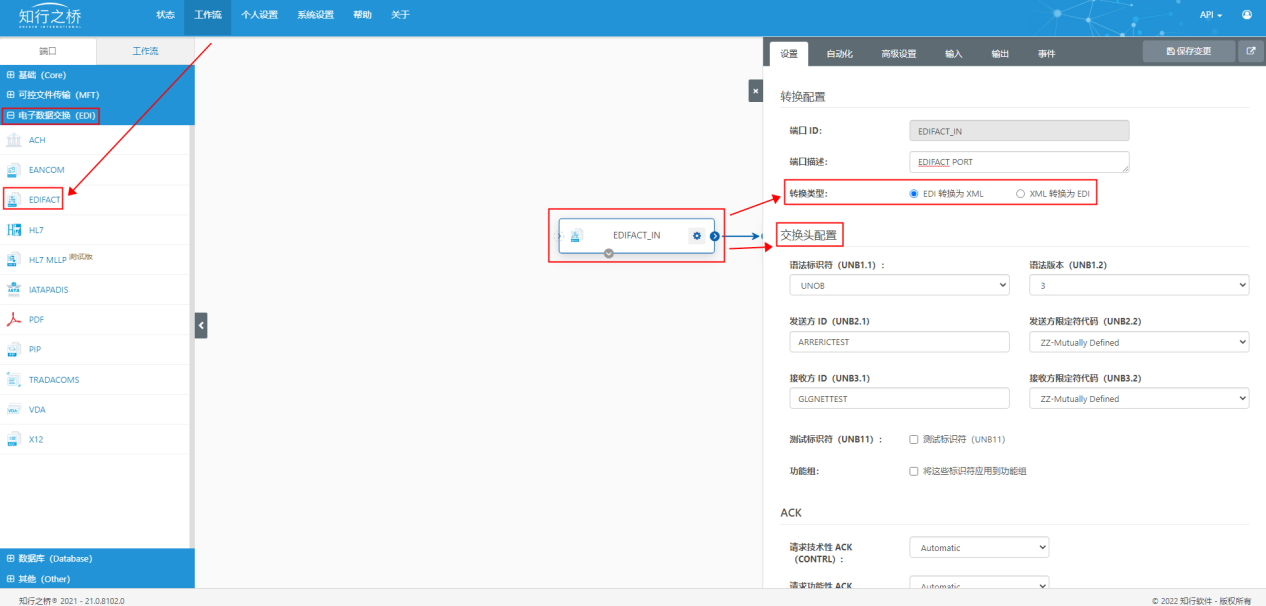

第一步：利用EDIFACT端口，将接收到的ORDERS订单由 EDI 转换为 标准XML 。

在 输出 选项卡下即可看到转换为标准XML格式的ORDERS订单，此时转换的格式并非目标XML格式，由于这只是我们进行格式转换的一个中间格式，因此这里不再赘述。

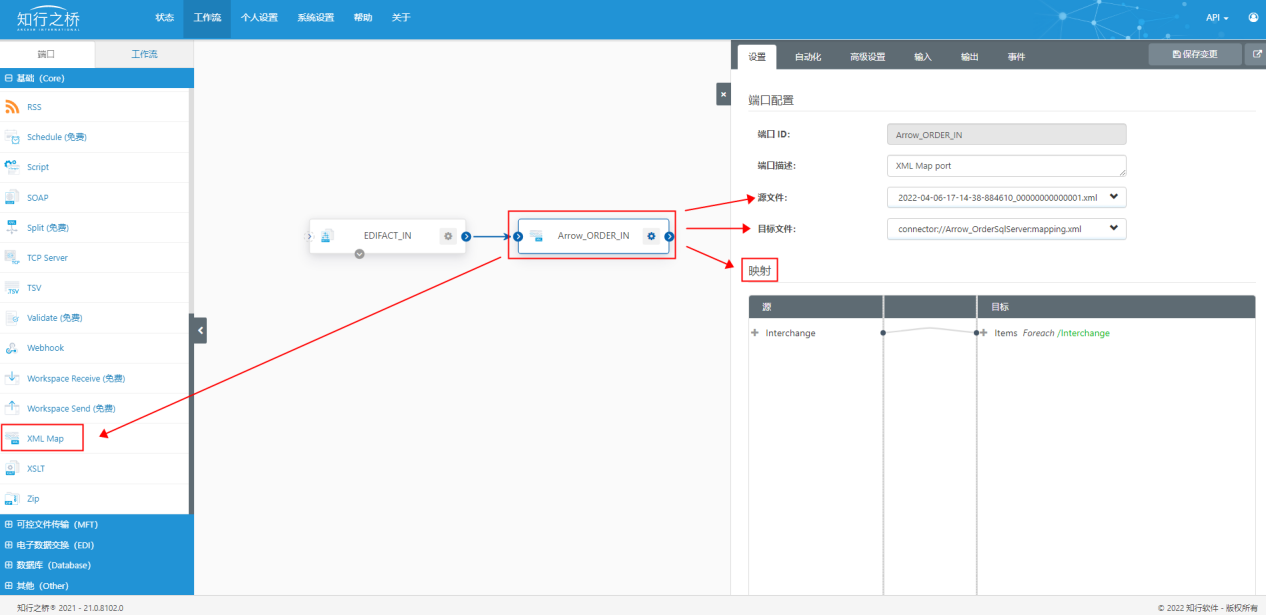

第二步，利用 XML Map 端口将第一步得到的标准XML格式的ORDERS订单转换为业务系统可进一步处理的目标XML格式。XML Map端口旨在实现任意不同XML之间的格式转换，不仅限于EDI 标准报文转换流程中。

这一步需要配置源文件与目标文件并且在 映射 中进行字段映射。（源文件以及目标文件已经配置在示例工作流中，可直接使用）

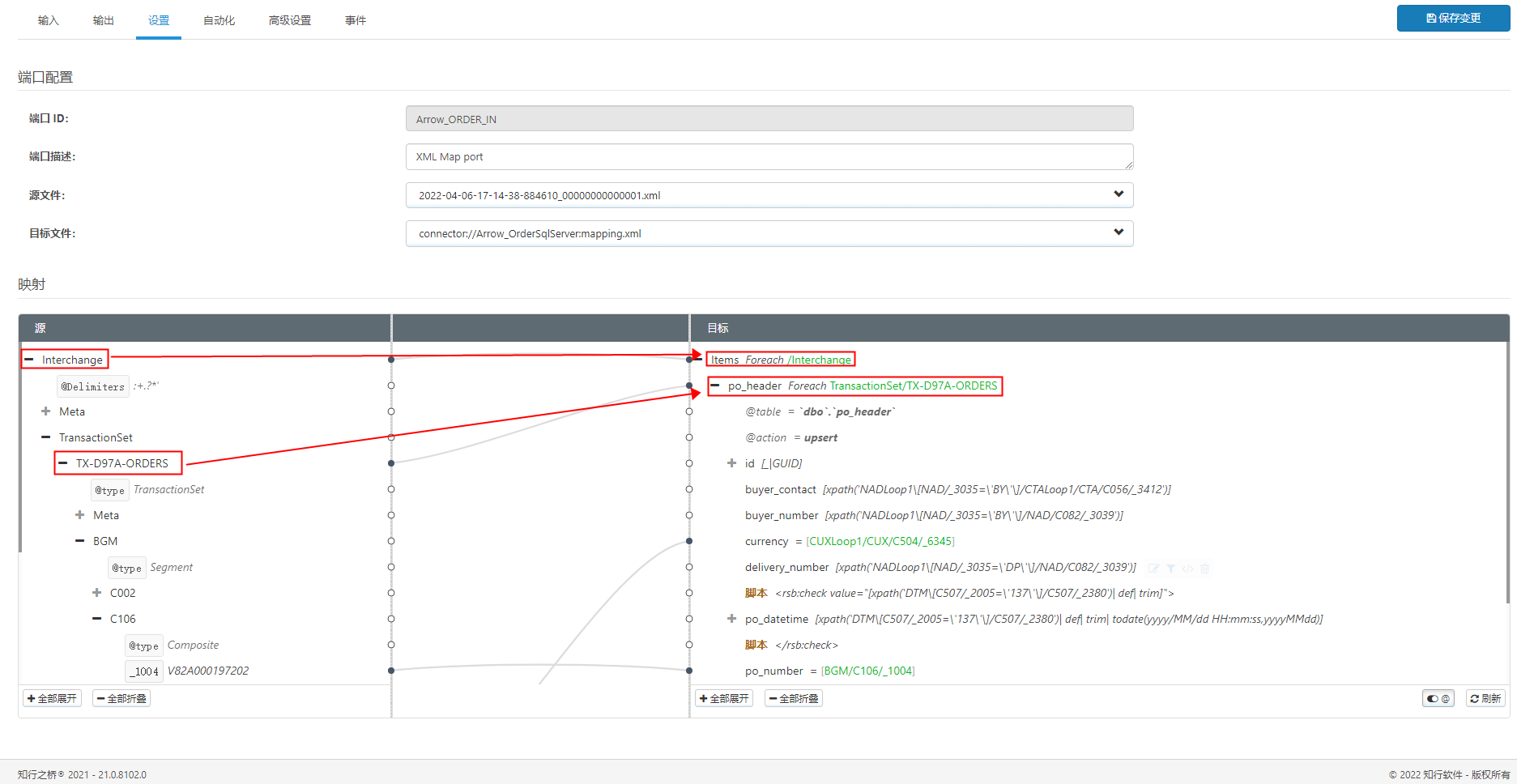

源XML文件与目标XML文件的头部信息建立映射如下：

我们以包含在BGM字段的订单编号Order Number为例：

通过艾睿电子Arrow提供的官方规范文件可知，订单编号的详细位置位于BGM字段>C106>_1004中。在知行之桥EDI系统2021版中，从上图所示的XML Map端口左侧源文件中找到相应字段，选中后拖拽至右侧po_number即可建立映射关系，此时右侧的目标文件中会显示绿色字体：[BGM/C106/_1004]，并且会出现一条灰色的线条连接两个节点。其他字段信息的映射关系可以和上述方式一样，就不再赘述了。

以上是对接收艾睿电子 Arrow EDI ORDERS报文的详解以及转换的详细介绍，了解更多 艾睿电子 Arrow 的EDI报文信息，欢迎联系知行软件。
