宜家IKEA EDI IFTMBF运输预定请求详解
© All rights reserved. • 西安知行软件有限公司 • 陕ICP备09022277号
IFTMBF是宜家与其供应商之间传输的符合EDIFACT标准的报文，在此前的文章如何读懂EDIFACT报文中，我们已经对EDIFACT做了详细的解读。IFTMBF运输预定请求一般由供应商发给宜家，在宜家回复IFTMBC运输预订确认后，供应商就可以发送DESADV发货通知了。
本文将从供应商给宜家发送EDI IFTMBF运输预定请求的角度出发，向大家详细讲解如何通过知行之桥EDI系统实现由XML到EDIFACT的格式转换。

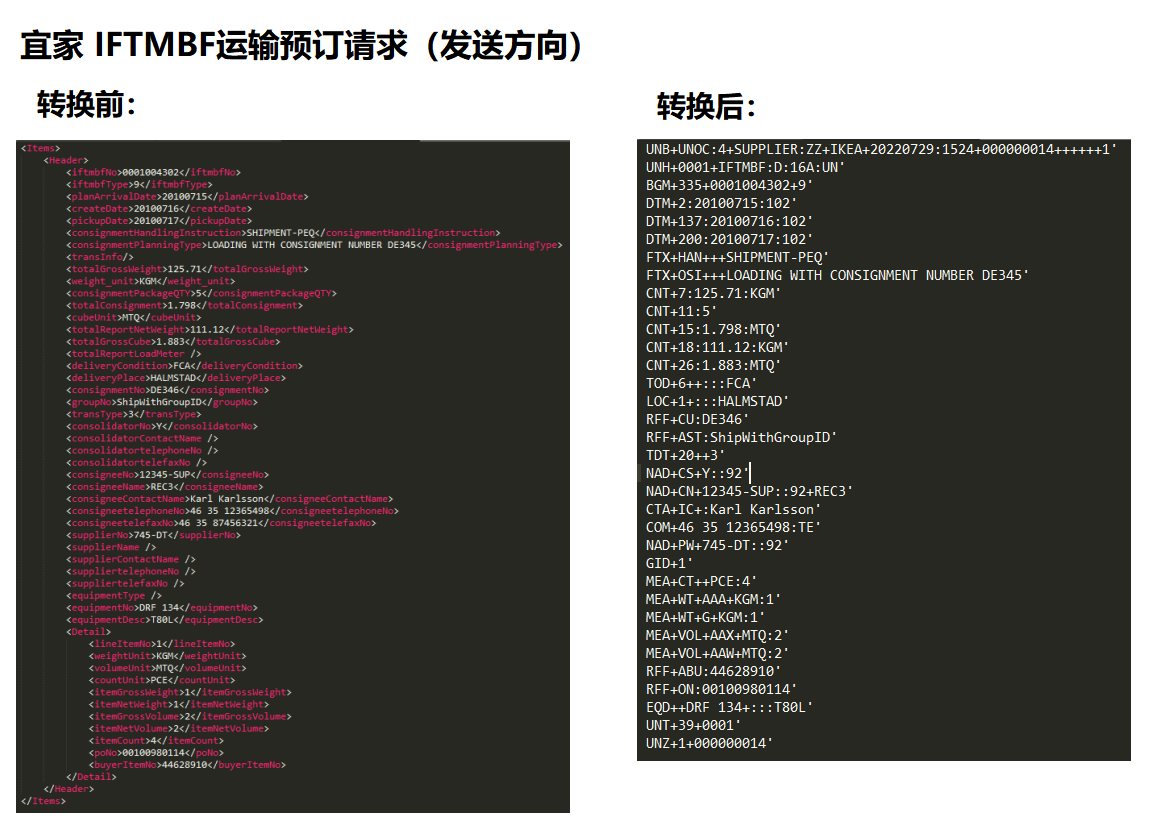

下图为宜家EDI IFTMBF运输预订请求示例文件转换前以及经知行之桥EDI系统转换后的效果对比图：
报文详解
宜家供应商提供如下图所示的XML文件，并将IFTMBF 运输预定请求中的业务数据写入以下XML中：
0001004302 9 20100715 20100717 SHIPMENT-PEQ LOADING WITH CONSIGNMENT NUMBER DE345 125.71 KGM 5 1.798 MTQ 111.12 1.883 FCA HALMSTAD DE346 ShipWithGroupID 3 Y 12345-SUP REC3 Karl Karlsson 46 35 12365498 46 35 87456321 745-DT DRF 134 T80L 1 KGM MTQ PCE 1 1 2 2 4 00100980114 44628910
通过知行之桥EDI系统，将上述示例XML文件进行格式转换后，得到的EDIFACT文件示例如下：
UNB+UNOC:4+SUPPLIER:ZZ+IKEA+20220729:1524+000000014++++++1' UNH+0001+IFTMBF:D:16A:UN' BGM+335+0001004302+9' - 335 = Booking request 运输预定请求 - 0001004302 = 运输预定请求编号 - 9 = Original 表示原始运输预定请求 DTM+2:20100715:102' - 2 = 计划抵达时间限定符 - 20100715 = 计划抵达时间 - 102 = CCYYMMDD 日期格式 DTM+137:20100716:102' - 137 = 文档创建时间限定符 - 20100716 = 文档创建时间 - 102 = CCYYMMDD 日期格式 DTM+200:20100717:102' - 200 = 提货日期限定符 - 20100717 = 提货时间 - 102 = CCYYMMDD 日期格式 FTX+HAN+++SHIPMENT-PEQ' - HAN = 寄售处理指令限定符 - HIPMENT-PEQ = 寄售处理指令 FTX+OSI+++LOADING WITH CONSIGNMENT NUMBER DE345' - OSI = 寄售计划类型限定符 - 寄售计划类型 = consignmentPlanningType CNT+7:125.71:KGM' - 7 = 总毛重限定符 - 125.71 = 总毛重 CNT+11:5' - 11 = 寄售包裹数量限定符 - 5 = 寄售包裹数量 CNT+15:1.798:MTQ' - 15 = 总寄售量限定符 - 1.798 = 总寄售量，立方 CNT+18:111.12:KGM' - 18 = 总净重限定符 - 111.12 = 总净重 CNT+26:1.883:MTQ' - 26 = 总测量值限定符 - 1.883 = 总测量值/立方 TOD+6++:::FCA' - 6 = 交货条件限定符 - FCA = 交货条件说明 LOC+1+:::HALMSTAD' - 1 = 交货地点限定符 - HALMSTAD = 交货地点 RFF+CU:DE346' - CU = 托运编号限定符 - DE346 = 托运编号 RFF+AST:ShipWithGroupID' - AST = 组参考号限定符 - ShipWithGroupID = 组参考号 TDT+20++3' - 20 = 运输方式限定符 - 3 = 运输方式，3是Road transport NAD+CS+Y::92' - CS = 集运商限定符 - Y = 集运商编号 NAD+CN+12345-SUP::92+REC3' - CN = 送货方限定符 - 12345-SUP = 送货方编号 - REC3 = 送货方名称 CTA+IC+:Karl Karlsson' - IC = 联系信息限定符 - Karl Karlsson = 送货方联系人姓名 COM+46 35 12365498:TE' - TE = 电话限定符 - 46 35 12365498 = 送货方电话号 NAD+PW+745-DT::92' - PW = 供应商限定符 - 745-DT = 供应商编号 GID+1' - 1 = 订单行号 MEA+CT++PCE:4' - CT = 计数限定符 - PCE = 计数单位 - 4 = 物料计数 MEA+WT+AAA+KGM:1' - WT = 重量限定符 - AAA = 净重限定符 - KGM = 重量单位 - 1 = 物料净重 MEA+WT+G+KGM:1' - WT = 重量限定符 - G = 毛重限定符 - KGM = 重量单位 - 1 = 物料毛重 MEA+VOL+AAX+MTQ:2' - VOL = 体积限定符 - AAX = 净体积限定符 - MTQ = 体积单位 - 2 = 物料净体积 MEA+VOL+AAW+MTQ:2' - VOL = 体积限定符 - AAW = 毛体积限定符 - MTQ = 体积单位 - 2 = 物料毛体积 RFF+ABU:44628910' - ABU = 宜家物料号限定符 - 44628910 = 宜家物料号 RFF+ON:00100980114' - ON = 订单号限定符 - 00100980114 = 订单号 EQD+TE+DRF 134+:::T80L' - TE = 拖车编号 - DRF 134 = 拖车编号 - T80L = 拖车描述 UNT+39+0001' UNZ+1+000000014'
工作流示例
通过上述的讲解想必大家已经了解了宜家IFTMBF运输预订请求 XML以及EDIFACT格式报文的结构和内容了，下面我们就来实际操作下吧！
下面就是对宜家IFTMBF运输预订请求进行格式转化的工作流，您可以知行之桥EDI系统，导入【示例工作流】以及【宜家EDIFACT:IFTMBF测试文件】，进行实战操作。
1.下载示例工作流、EDI IFTMBF测试文件和Schema文件

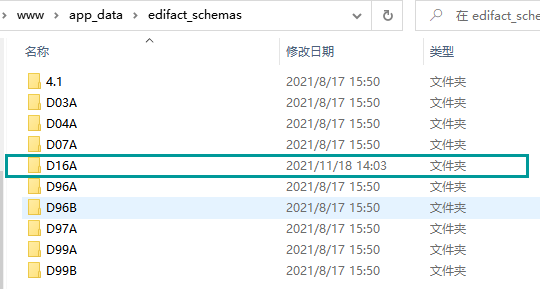

解压后的示例工作流名为IKEA_TEST.arcflow，测试文件名为IFTMBFTEST.xml,Sechema文件名为D16A.zip，需解压放在www\app_data\edifact_schemas目录下:
2.在知行之桥EDI系统上传上述工作流
创建工作区

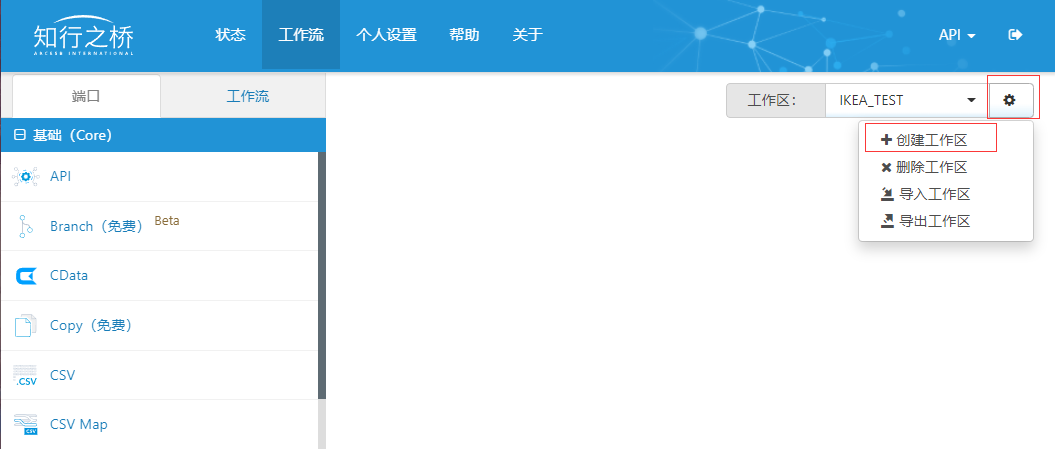

首先在知行之桥EDI系统的 工作流 选项卡中，点击右上方的齿轮图标，点击 +创建工作区，您可以对工作区进行自定义命名，示例中我们将其命名为： IKEA_TEST。
导入工作流

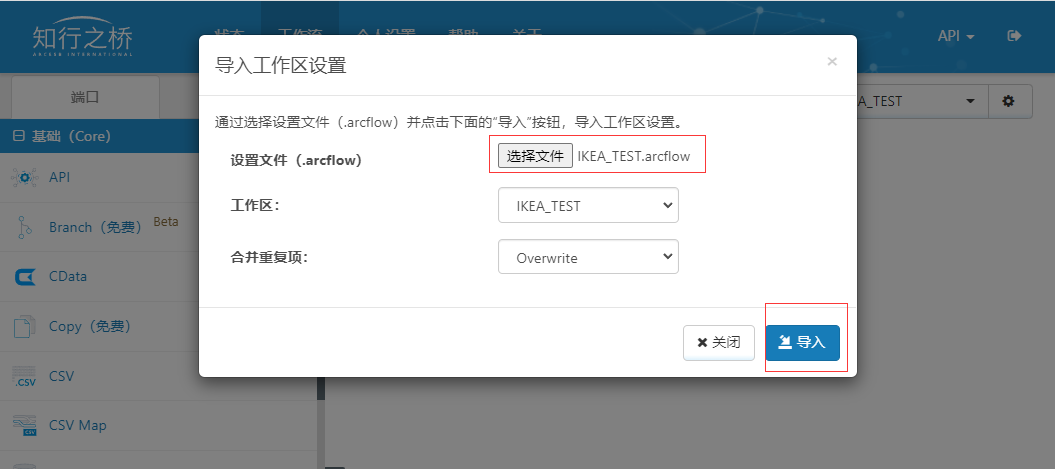

在知行之桥EDI系统的工作流选项卡中，点击导入工作区，然后选择你要导入的workflow导入即可

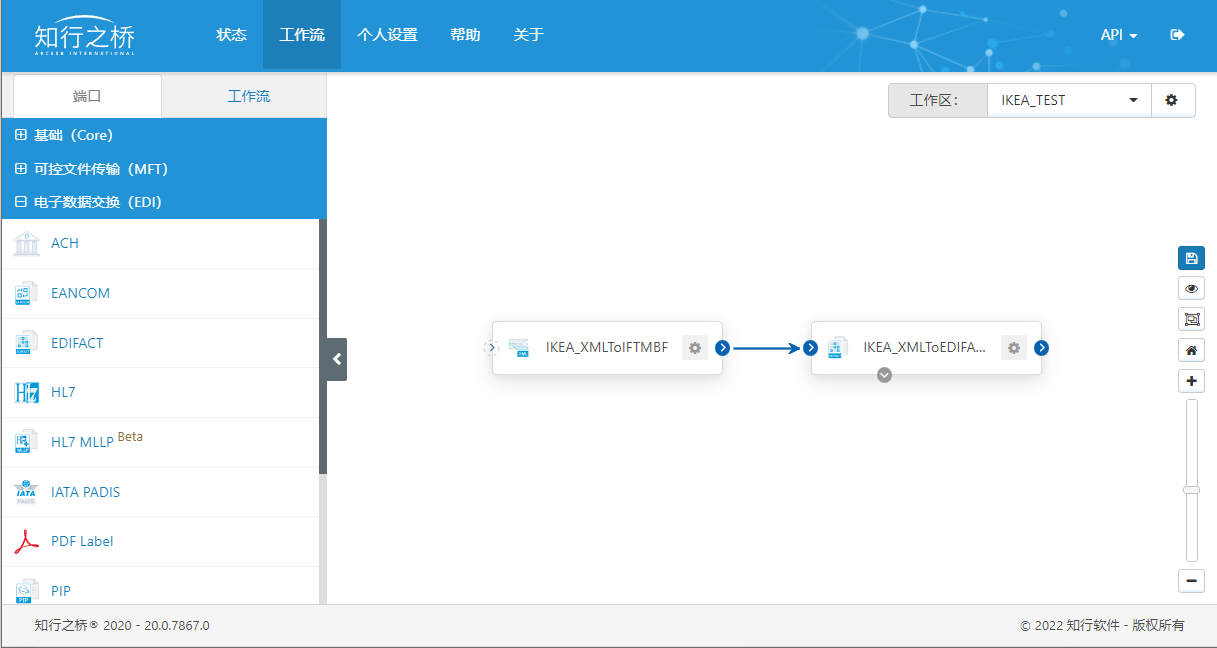

导入的工作流如下图所示：
3.上传测试文件进行测试
在IKEA_XMLToIFTMBF端口的输入选项卡下，点击更多，上传测试文件：IFTMBFTEST.xml
在IKEA_XMLToEDI端口的输出选项卡下，点击IFTMBFTEST_000000001.edi，即可下载转换成报文的IFTMBF文件
端口解读
上述工作流主要用到了如下两个端口：
XML Map 端口：将数据从一种 源XML 格式转换为目标XML格式，提供便捷的后端兼容性。
EDIFACT 端口：可以将XML文件转成符合EDIFACT报文标准的报文，或者进行逆向转换，同时会在此端口配置或者检测交换头部信息。
以上是对宜家IFTMBF运输预定请求的详细介绍，想要了解更多EDI报文转换示例，可直接点击知行之桥在线系统示例。更多EDI报文信息，欢迎联系知行软件。
