本文将从接收角度出发，带大家了解如何接收博世BOSCH发来的DELFOR交付预测报文，并将其转换为更易理解的XML格式。
在文章如何读懂EDIFACT报文？中，我们对EDIFACT已经做了详细的解读，大家可以以此为基础，开始深入了解 DELFOR交付预测。
本文将对符合EDIFACT国际报文标准的DELFOR交付预测报文进行详细解读，并且展示通过知行之桥EDI系统转换后得到的XML文件。
报文解读
1.博世BOSCH DELFOR 交付预测EDIFACT示例详解
UNA:+.? ' UNB+UNOC:3+BOSCH EDI-TEAM::1234+0123456789+131104:1319+0000100002++++++1' - 3 = 版本3 - BOSCH EDI-TEAM = 发送方ID - 1234 = BOSCH的工厂代码 - 0123456789 = BOSCH供应商ID - 131104 = 文档创建日期 - 1319 = 文档创建时间 - 0000100002 = 和bosch进行报文交换参考标志码 - 1 = 测试标识符 UNH+1+DELFOR:D:04A:UN:GMI051' - 1 = 消息参考号 - DELFOR = 报文类型 BGM+241::6+98765+9' - 241 = 交付预测计划 - 98765 = 交付预测计划编号 - 9 = 表示原始订单 DTM+137:20130807:102' - 137 = 交付预测计划日期限定符 - 20130807 = 交付预测计划创建日期 - 102 = 日期格式编码 FTX+ADU+++Sitz?: Stuttgart, Registergericht?: Amtsgericht Stuttgart, HRB 14000;:Aufsichtsratsvorsi tzender?: Franz Fehrenbach; Geschäftsführung?::Volkmar Denner, Siegfried Dais; Stefan Asenkerschba umer,:Bernd Bohr, Rudolf Colm, Dirk Hoheisel, Christoph Kübel,:Uwe Raschke, Wolf-Henning Scheider, Werner Struth, Peter Tyroller+DE' - ADU = 单据信息限定符 - DE = 语言编码，德语 FTX+AAI+++info 1:info 2:info 3:info 4:info 5' - AAI = 一般信息限定符 - info 1 = 自由文本1 - info 2 = 自由文本2 - info 3 = 自由文本3 - info 4 = 自由文本4 - info 5 = 自由文本5 RFF+AGK:1234567890123' - AGK = 参考编号限定符 - 1234567890123 = 参考编号 NAD+BY+1234::92++Buyer Name 1:Buyer Name 2+Buyer Street 1+Buyer City++94315+DE' - BY= 买方限定符 - 1234 = 买方ID - 92 = 买方或者买方机构规定的买方ID - Buyer Name 1 = 买方名称1 - Buyer Name 2 = 买方名称2 - Buyer Street 1 = 买方街道 - Buyer City = 买方城市 - 94315 = 买方邮编 - DE = 买方城市代码，德国 RFF+VA:DE1234567890' - VA= 增值税号限定符 - DE1234567890= 增值税号 CTA+IC+Buyer Purch. Dep.:Buyers Contact' - IC = 买方联系人信息限定符 - Buyer Purch. Dep.:Buyers Contact = 买方联系人信息 COM+0049711811-0:TE' - 0049711811-0 = 买方联系人电话 - TE = 联系人电话限定符 NAD+SE+123456789::92++Seller Name 1:Seller Name 2+Seller Street 2+Seller City++98765+DE' - SE= 卖方限定符 - 123456789 = 卖方ID - 92 = 买方或者买方机构规定的代码 - Seller Name 1 = 卖方名称1 - Seller Name 2 = 卖方名称2 - Seller Street 2 = 卖方街道 - Buyer City = 卖方城市 - 94315 = 卖方邮编 - DE = 卖方城市代码，德国 CTA+IC+Seller Department:Seller Contact' - IC = 卖方联系人信息代码 - Seller Department:Seller Contact= 卖方联系人信息 COM+0049711811-1:TE' - 0049711811-1 = 卖方联系人电话 - TE = 卖方联系人电话限定符 NAD+FW+987987::92++FW Name 1:FW Name 2+FW Street+FW City++88888+DE' - FW= 承运商限定符 - 987987 = 承运商ID - 92 = 买方或者买方机构规定的承运商ID - FW Name 1 = 承运商名称1 - FW Name 2 = 承运商名称2 - FW Street = 承运商街道 - FW City = 承运商城市 - 88888 = 承运商邮编 - DE = 承运商城市代码，德国 NAD+IV+453423::92++IV Name 1:IV Name 2+IV Street 12+IV City++88888+DE' - IV = 开票方限定符 - 453423 = 开票方ID - 92 = 买方或者买方机构规定的开票方ID - IV Name 1 = 开票方名称1 - IV Name 2 = 开票方名称2 - IV Street 12 = 开票方街道 - IV City = 开票方城市 - 88888 = 开票方邮编 - DE = 开票方城市代码，德国 CTA+IC+Invoicee Dep.:Invoicee Contact' - IC = 开票方信息代码 - Invoicee Dep.:Invoicee Contact = 开票方信息 COM+?+49(711)811-0:TE' - 49(711)811-0 = 开票方联系电话 - TE = 联系电话限定符 NAD+SF+67890::92++SF Name 1:SF Name 2+SF Street 12+SF City++6578+FR' - SF = 发货方限定符 - 67890 = 发货方ID - 92 = 买方或者买方机构规定的发货方ID - SF Name 1 = 发货方名称1 - SF Name 2 = 发货方名称2 - SF Street 12 = 发货方街道 - SF City = 发货方城市 - 6578 = 发货方邮编 - FR = 发货方城市代码，法国 GEI+3+37' - 3 = 收货计划类型限定符 - 37 = 完整信息 NAD+ST+0472::92++Ship-to Name 1:Ship-to Name 2+Ship-to Street 45+Ship-To City++87870+DE' - ST = 收货方限定符 - 0472 = 收货方ID - 92 = 买方或者买方机构规定的收货方ID - Ship-to Name 1 = 收货方名称1 - Ship-to Name 2 = 收货方名称2 - Ship-to Street 45 = 收货方街道 - Ship-To City = 收货方城市 - 87870 = 收货方邮编 - DE = 收货方城市代码，德国 LOC+11+P0472::92' - 11 = 卸货地点限定符 - P0472 = 卸货地点 - 92 = 买方或者买方机构规定的卸货地点 LOC+159+1000::92' - 159 = 收货地点限定符 - 1000 = 收货地点 - 92 = 买方或者买方机构规定的代码 FTX+AAI+++DAP' - AAI = 收货方限定符 - DAP = 收货方信息 CTA+IC+Ship-To Dep.:Ship-To Contact' - IC = 收货方限定符 - Ship-To Dep.:Ship-To Contact = 收货方信息 COM+0049711811-2:TE' - 0049711811-2 = 收货方联系电话 - TE = 联系电话限定符 LIN+1+1+buyers article number:IN' - 1 = 物料行号 - 1 = 物料行编码，1表示新增物料；2表示删除物料 - buyers article number = 买方物料号 - IN = 买方物料编号 PIA+1+ABC012345:SA+11:EC' - 1 = 附加限定符 - ABC012345 = 供应商物料编号 - SA = 供应商物料编号限定符 - 11 = 物料ID - EC = 工程修改版本 IMD+F++:::item description::EN' - F = 自由格式 - item description = 物料描述 - EN = 语言编码，英语 IMD+A++:::long form item description::EN' - A = 自由格式 - long form item description = 物料描述 - EN = 语言编码，英语 ALI+DE' - DE = 物料原产国，德国 FTX+AAI+++posinfo1:posinfo2:posinfo3:posinfo 4:posinfo 5+EN' - AAI = 一般信息限定符 - posinfo1 = 自由文本1 - posinfo2 = 自由文本2 - posinfo3 = 自由文本3 - posinfo 4 = 自由文本4 - posinfo 5 = 自由文本5 - EN = 语言编码，英语 RFF+AAN:000000002' - AAN = 交付预测计划单号限定符 - 000000002 = 交付预测计划单号 DTM+137:20130807:102' - 137 = 交付预测计划时间限定符 - 20130807 = 交付预测计划日期 - 102 = 日期格式编码 RFF+AIF:000000001' - AIF = 上次交付预测计划单号限定符 - 000000001 = 上次交付预测计划单号 DTM+137:20130101:102' - 137 = 上次交付预测计划时间限定符 - 20130101 = 上次交付预测计划日期 - 102 = 日期格式编码 RFF+ON:1234567890:0010' - ON = 买方订单号限定符 - 1234567890 = 买方订单号 - 0010 = 订单行号 DTM+137:20130807:102' - 137 = 买方订单时间限定符 - 20130807 = 买方订单时间 - 102 = 日期格式编码 QTY+194:500:EA' - 194 = 上次运输接收数量限定符 - 500 = 上次运输接收数量 - EA = 测量单位 RFF+AAU:LSNR1234' - AAU = 上次运输编号限定符 - LSNR1234 = 上次运输编号 DTM+171:20130505:102' - 171 = 上次运输日期限定符 - 20130505 = 上次运输日期 - 102 = 日期格式编码 QTY+70:50000:EA' - 70 = 累计交货数量限定符 - 50000 = 累计交货数量 - EA = 测量单位 DTM+51:20100101:102' - 51 = 累计交货起始日期限定符 - 20100101 = 累计交货起始日期 - 102 = 日期格式编码 QTY+83:500:EA' - 83 = 缺货数量限定符 - 500 = 缺货数量 - EA = 测量单位 SCC+4++M' - 4= 计划类型，计划/预测 - M= 频率代码，每月 QTY+113:100:EA' - 113 = 需交货数量限定符 - 100 = 需交货数量 - EA = 测量单位 DTM+2:20131201:102' - 2 = 计划交货日期限定符 - 20131201 = 计划交货日期 - 102 = 日期格式编码 DTM+64:20131201:102' - 64 = 最早交货日期限定符 - 20131201 = 最早交货日期 - 102 = 日期格式编码 DTM+63:20131231:102' - 63 = 最晚交货日期限定符 - 20131231 = 最晚交货日期 - 102 = 日期格式编码 DTM+10:20131131:102' - 10 = 要求交货日期限定符 - 20131131 = 要求交货日期 - 102 = 日期格式编码 QTY+3:50100:EA' - 3 = 累计数量限定符 - 50100 = 累计数量 - EA = 测量单位 SCC+2' - 2 = 交付预测计划水平，制造和原材料 QTY+242:1' - 242 = 授权日期月数限定符 - 1 = 授权日期月数 DTM+160:20140301:102' - 160 = 授权日期限定符 - 20140301 = 授权日期 - 102 = 日期格式编码 UNT+54+1' UNZ+1+0000100002'
2.博世BOSCH DELFOR 交付预测XML示例详解

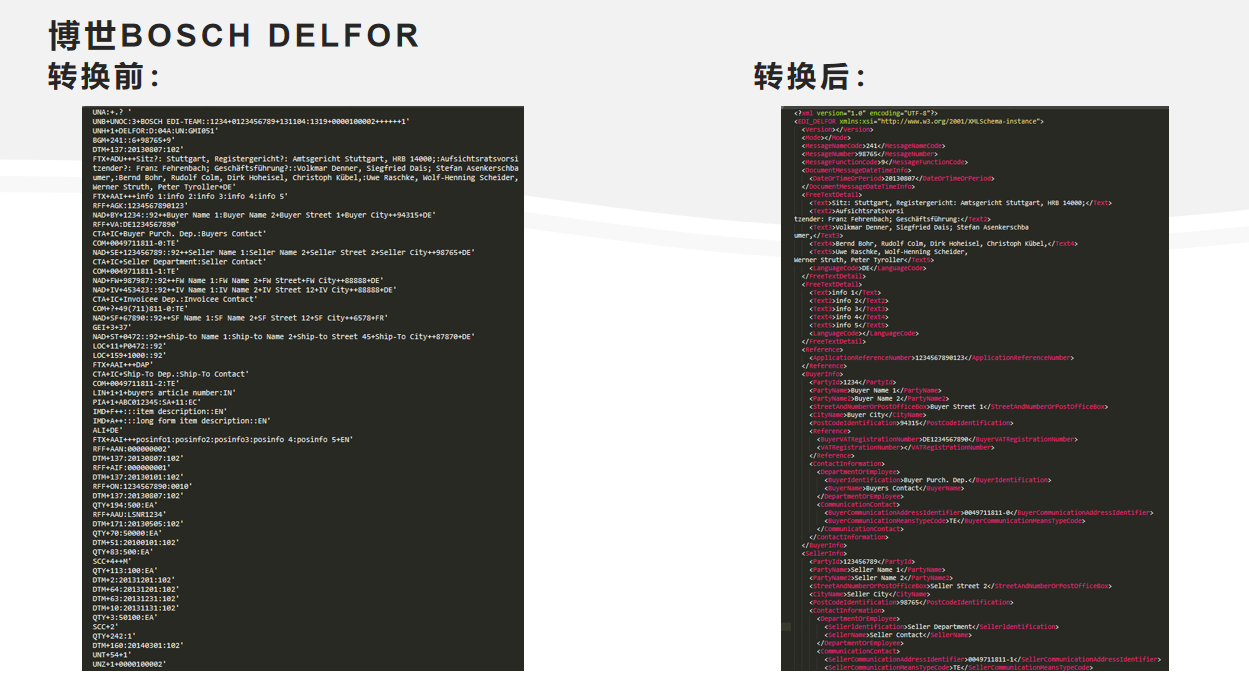

通过知行之桥EDI系统，将上述示例EDIFACT文件进行格式转换后，得到的XML文件示例如下：
241 98765 9 20130807 Sitz: Stuttgart, Registergericht: Amtsgericht Stuttgart, HRB 14000; Aufsichtsratsvorsi tzender: Franz Fehrenbach; Geschäftsführung: Volkmar Denner, Siegfried Dais; Stefan Asenkerschbaumer, Bernd Bohr, Rudolf Colm, Dirk Hoheisel, Christoph Kübel, Uwe Raschke, Wolf-Henning Scheider,Werner Struth, Peter Tyroller DE info 1 info 2 info 3 info 4 info 5 1234567890123 1234 Buyer Name 1 Buyer Name 2 Buyer Street 1 Buyer City 94315 DE1234567890 Buyer Purch. Dep. Buyers Contact 0049711811-0 TE 123456789 Seller Name 1 Seller Name 2 Seller Street 2 Seller City 98765 Seller Department Seller Contact 0049711811-1 TE 453423 IV Name 1 IV Name 2 IV Street 12 IV City 88888 Invoicee Dep. Invoicee Contact +49(711)811-0 TE 987987 FW Name 1 FW Name 2 FW Street FW City 88888 67890 SF Name 1 SF Name 2 SF City 6578 37 0472 Ship-to Name 1 Ship-to Name 2 Ship-to Street 45 Ship-To City 87870 1000 P0472 Ship-To Dep. Ship-To Contact 0049711811-2 TE 1 1 buyers article number ABC012345 11 item description long form item description DE posinfo1 posinfo2 posinfo3 posinfo 4 posinfo 5 000000002 20130807 000000001 20130101 1234567890 0010 20130807 500 LSNR1234 20130505 50000 20100101 500 4 M 100 20131201 20131201 20131231 20131131 50100 20100101 2 242 20140301
工作流示例
通过上述的讲解想必大家已经了解了博世BOSCH DELFOR交付预测在知行之桥EDI系统中的转换流程了，以下是上述工作流示例，您可以下载知行之桥EDI系统，导入【示例工作流】以及【DELFOR 交付预测 测试文件】，进行实战操作。
在知行之桥EDI系统中导入上述工作流以及测试文件
1.下载示例工作流以及 DELFOR测试文件
解压后的示例工作流名为 BOSCH_DELFOR_IN.arcflow，测试文件名为：BOSCH_DELFOR.edi
2.在知行之桥EDI系统中上传上述工作流
创建工作区

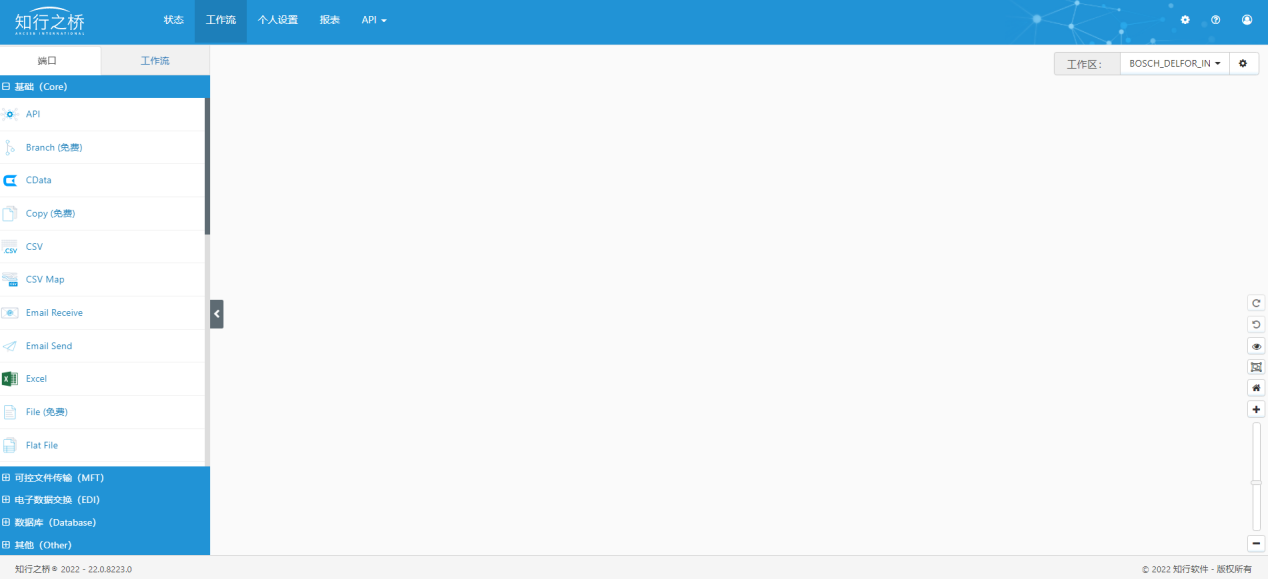

首先在知行之桥EDI系统的 工作流 选项卡中，点击右上方的齿轮图标，点击 +创建工作区，您可以对工作区进行自定义的命名，示例中我们将其命名为：
BOSCH_DELFOR_IN
导入工作流
接下来需要点击 导入工作区 选择导入。或者您可以直接将BOSCH_DELFOR.arcflow工作流拖拽至中央空白区域即可。

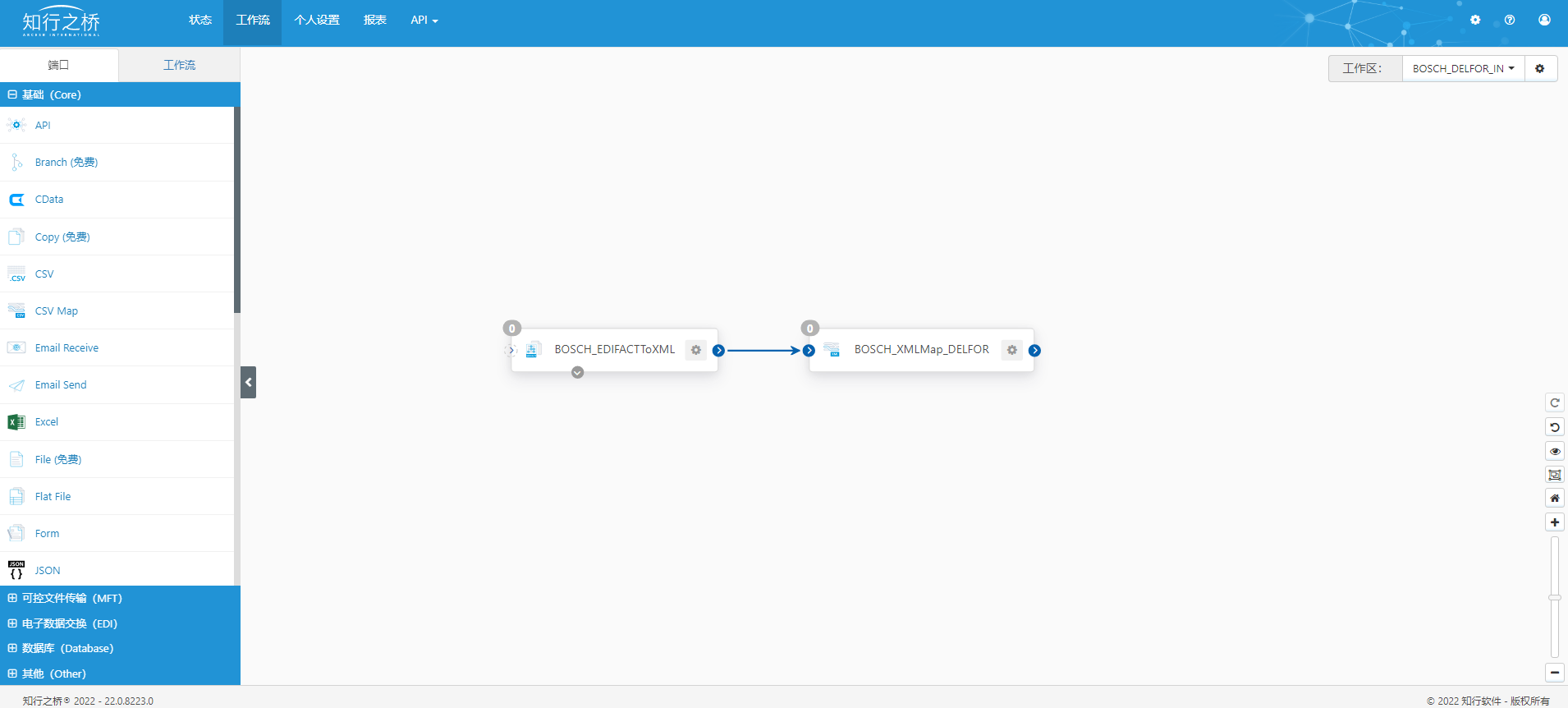

导入工作流之后的结果如下图所示：
上传测试文件：在 BOSCH_EDIFACTToXML端口的 输入 选项卡下，点击 更多 ，上传测试文件：BOSCH_DELFOR_Sample.edi。
下载转换后的测试文件：在 BOSCH_XMLMap_DELFOR 端口的 输出 选项卡下，点击 BOSCH_DELFOR_Sample_0000100002.xml ，即可下载文件，看到转换后的效果。
更多 EDI 信息，请参阅: EDI 是什么？
