wayfair EDI 855采购订单确认详解

Published On: 2022年9月26日Categories: 帮助文档, 知识库Views: 2

Wayfair公司，美国500强企业之一。2022年5月23日，位列2022年《财富》美国500强排行榜第275名，营收13708百万美元。

本文着重讲述Wayfair EDI项目中，供应商发给Wayfair的X12 855报文（采购订单确认）解读。在此前的文章如何读懂X12报文中，我们对X12已经做了详细的介绍，大家可以以此为基础，深入了解855采购订单确认报文。

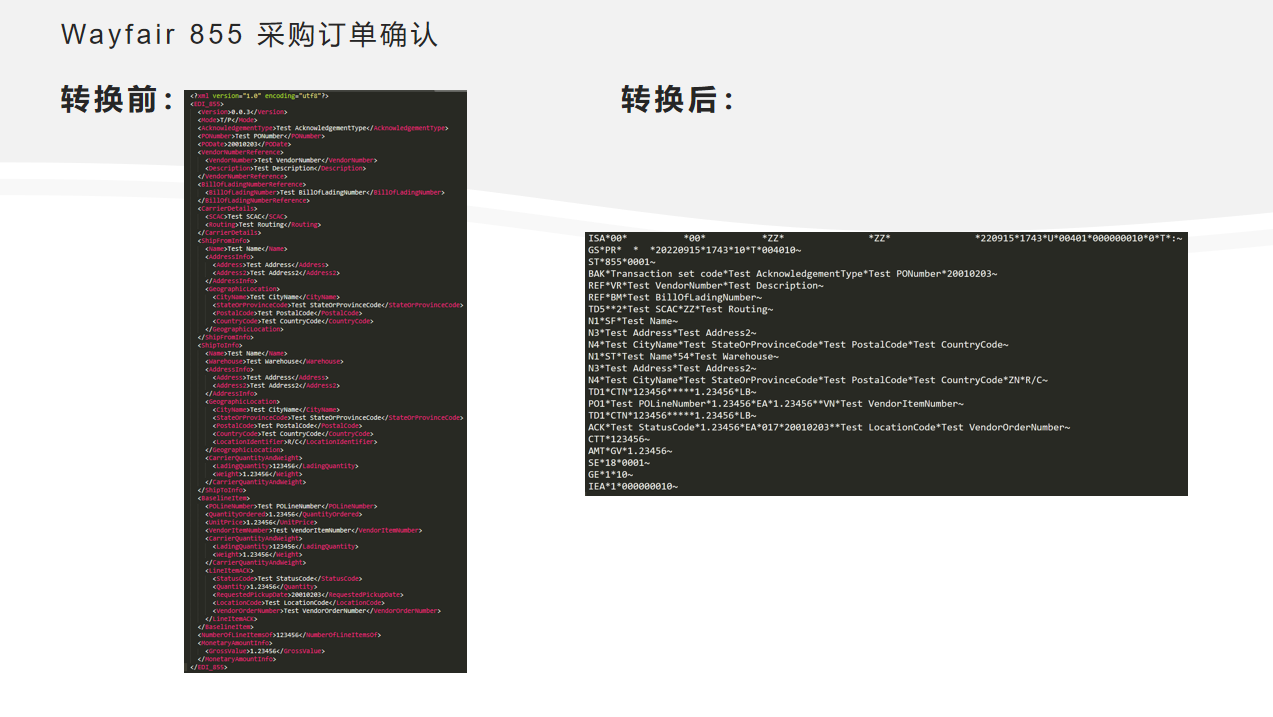

下图为Wayfair EDI X12 855示例报文转换前及经过知行之桥EDI系统转换后的结果对比图。

利用知行之桥EDI系统可以将XML文件转换为符合国际标准的X12文件，再通过EDI系统发送给Wayfair即可，企业可以从自己的业务系统中生成如下XML文件，或者将自己的业务数据填进如下的XML文件。每个字段的业务含义都已做了明确的注释。




  0.0.3
  T/P

  Test AcknowledgementType

  Test PONumber

  20010203


    Test VendorNumber

    Test Description



    Test BillOfLadingNumber



    Test SCAC

    Test Routing



    Test Name


      Test Address

      Test Address2



      Test CityName

      Test StateOrProvinceCode

      Test PostalCode

      Test CountryCode




    Test Name

    Test Warehouse


      Test Address

      Test Address2



      Test CityName

      Test StateOrProvinceCode

      Test PostalCode

      Test CountryCode


      R/C



      123456

      1.23456




    Test POLineNumber

    1.23456

    1.23456

    Test VendorItemNumber


      123456

      1.23456



      Test StatusCode

      1.23456

      20010203

      Test LocationCode

      Test VendorOrderNumber



  123456


    1.23456

通过知行之桥EDI系统，将上述示例XML文件进行格式转换后，得到的X12文件示例如下：

ISA*00*          *00*          *ZZ*               *ZZ*               *220914*1438*U*00401*000000002*0*T*:~
GS*PR*  *  *20220914*1438*2*T*004010~
ST*855*0001~
-855：报文类型为订单确认
-0001：交易集控制号
BAK*Transaction set code*Test AcknowledgementType*Test PONumber*20010203~
-Transaction set code：交易集目的编码
-Test AcknowledgementType：确认类型
-Test PONumber：采购订单编号
-20010203：订单确认创建时间
REF*VR*Test VendorNumber*Test Description~
-VR：供应商ID编码限定符
-Test VendorNumber：供应商ID编码
-Test Description：仓库邮政编码
REF*BM*Test BillOfLadingNumber~
-BM：提单号限定符
-Test BillOfLadingNumber：提单号
TD5**2*Test SCAC*ZZ*Test Routing~
-2：SCAC编码标识符
-Test SCAC：SCAC编码
-ZZ：相互定义的识别码限定符
-Test Routing：货物的运输方式和速度（船速）
N1*SF*Test Name~
-SF：发货地名称限定符
-Test Name：发货地名称
N3*Test Address*Test Address2~
-Test Address：发货地地址
-Test Address2：发货地地址
N4*Test CityName*Test StateOrProvinceCode*Test PostalCode*Test CountryCode~
-Test CityName：发货地城市名
-Test StateOrProvinceCode：发货地州/县
-Test PostalCode：发货地邮政编码
-Test CountryCode：发货地所在国家
N1*ST*Test Name*54*Test Warehouse~
-ST：收货地名称限定符
-Test Name：收货地名称
-54：收货地仓库识别码限定符
-Test Warehouse：收货地仓库识别码
N3*Test Address*Test Address2~
-Test Address：收货地地址
-Test Address2：收货地地址
N4*Test CityName*Test StateOrProvinceCode*Test PostalCode*Test CountryCode*ZN*R/C~
-Test CityName：收货地城市名
-Test StateOrProvinceCode：收货地州/县
-Test PostalCode：收货地邮政编码
-Test CountryCode：收货地所在国家
-ZN：收货地区域地点编码限定符
-R：收货地住宅区
-C：收货地商业区
TD1*CTN*123456*****1.23456*LB~
-CTN：限定符始终为CTN
-123456：纸箱总数量
-1.23456：纸箱总重量
-LB：限定符始终为LB
PO1*Test POLineNumber*1.23456*EA*1.23456**VN*Test VendorItemNumber~
-Test POLineNumber：订单行号
-1.23456：订购数量
-EA：计量单位为每个
-1.23456：单价成本
-VN：供应商零件编号限定符
-Test VendorItemNumber：供应商零件编号
TD1*CTN*123456*****1.23456*LB~
-CTN：限定符始终为CTN
-123456：纸箱总数量
-1.23456：纸箱总重量
-LB：限定符始终为LB
ACK*Test StatusCode*1.23456*EA*Shipment ETA Code*20010203**Test LocationCode*Test VendorOrderNumber~
-Test StatusCode：产品状态编码
-1.23456：产品数量
-EA：产品计量单位为每个
-Shipment ETA Code：要求取货日期编码
-20010203：预计取货日期
-Test LocationCode：仓库位置ID限定符
-Test VendorOrderNumber：仓库位置ID
CTT*123456~
-123456：订单行总数
AMT*GV*1.23456~
-1.23456：预期成本
SE*18*0001~
GE*1*2~
IEA*1*000000002~

工作流示例

通过上述的讲解想必大家已经了解了 Wayfair 855 订单确认在知行之桥 EDI 系统中的转换结果了，以下是上述工作流示例，您可以下载知行之桥EDI系统，导入【示例工作流】以及【Wayfair_855_Test】，进行实战操作。

在知行之桥 EDI 系统中导入上述工作流以及测试文件。

下载 Wayfair 855 工作流以及测试文件

如下图所示：

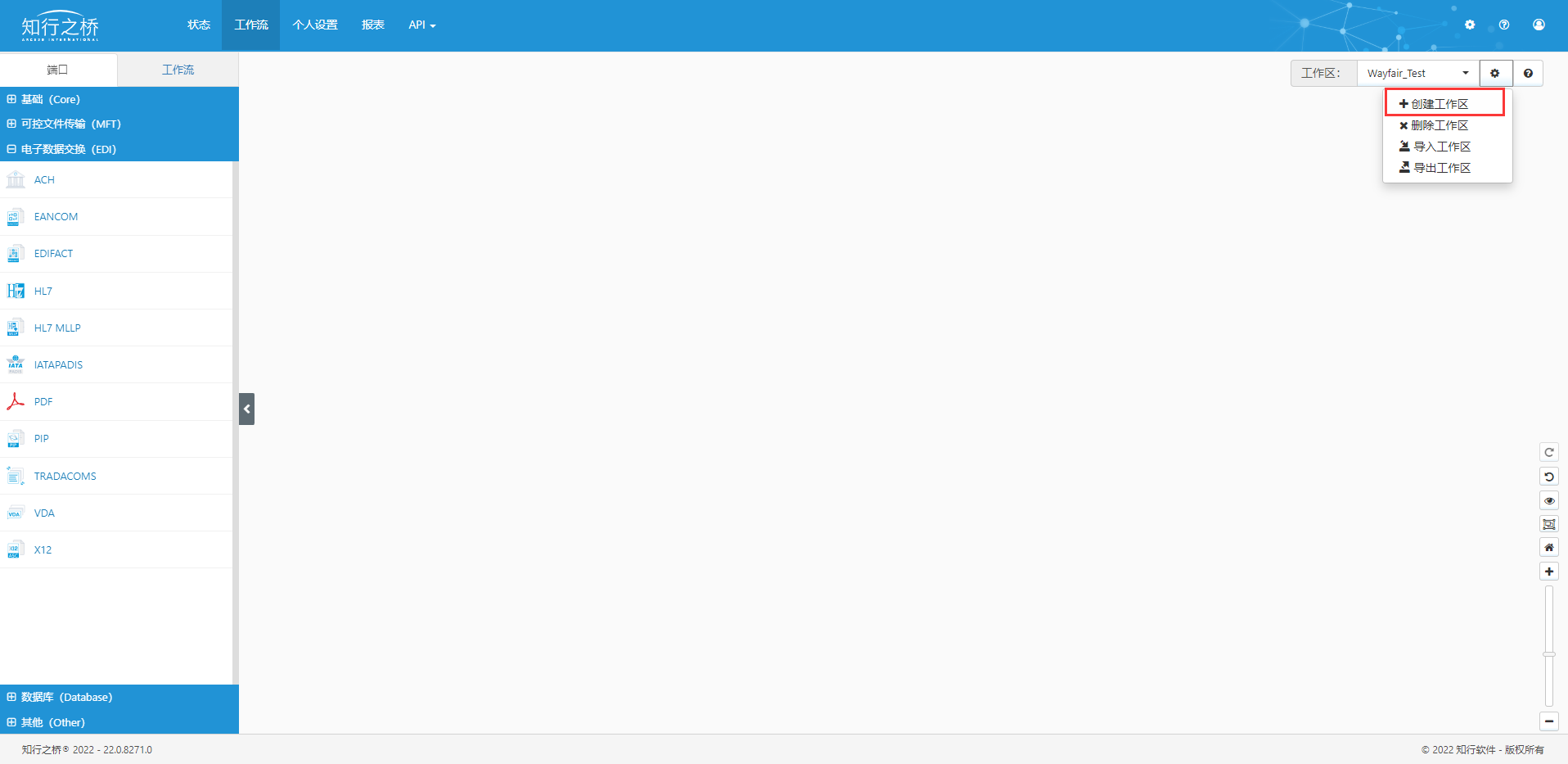

①先点击右上角的工作区齿轮图标，选择创建工作区，命名为Wayfair_Test。

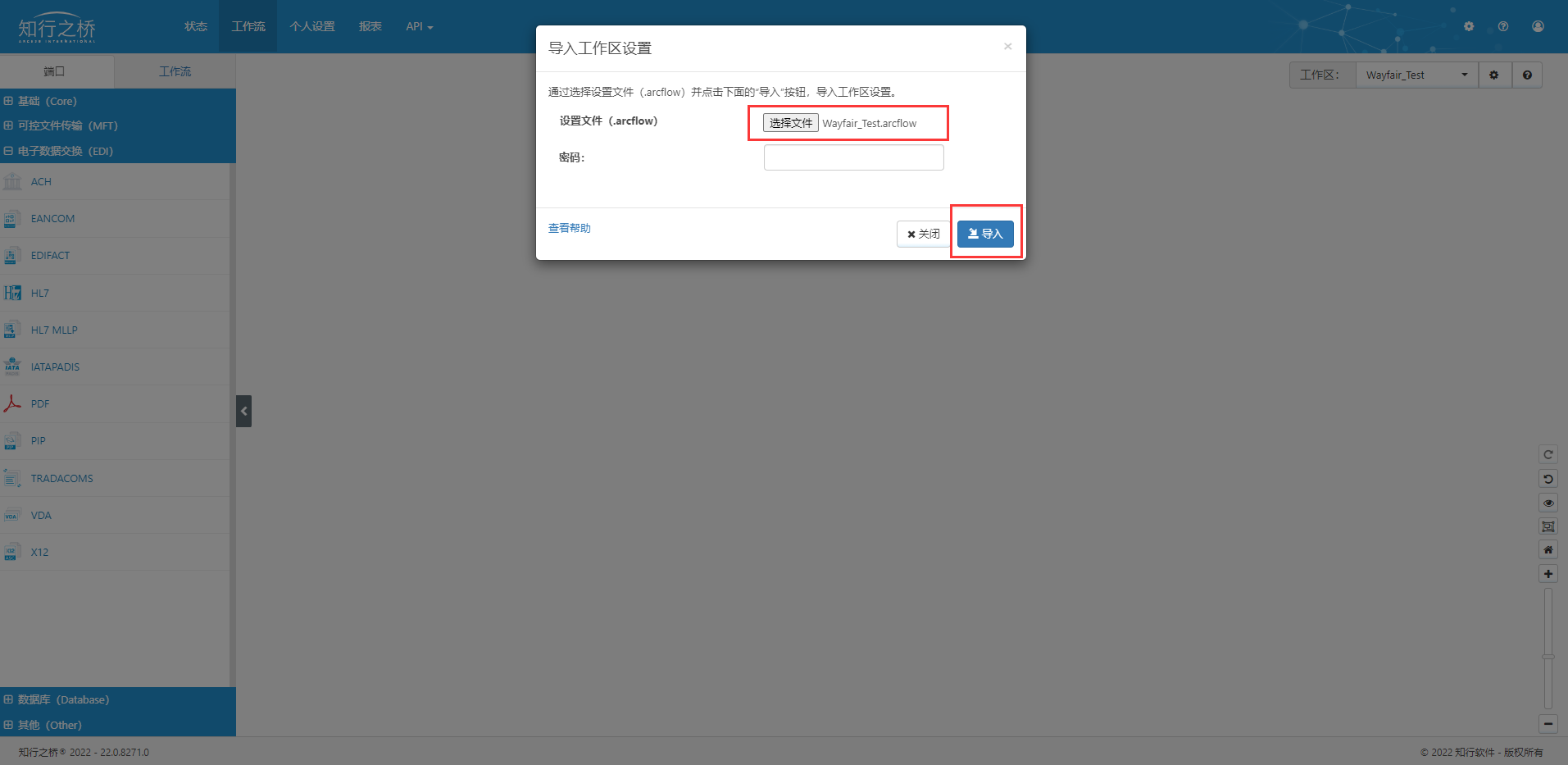

②然后选择导入工作区，选择Wayfair_Test.arcflow。

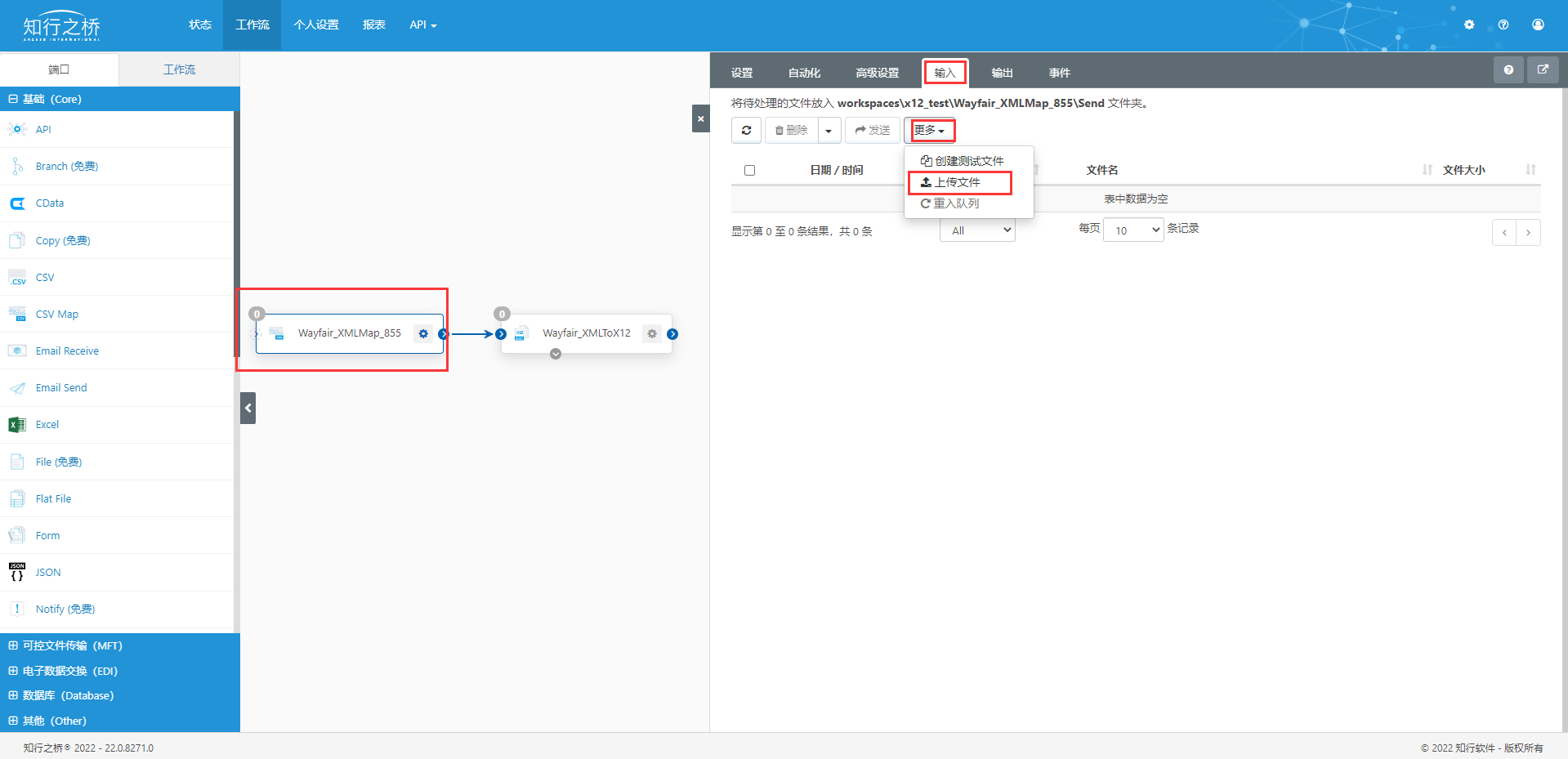

③点开Wayfair_XMLMap_855 端口，点击上方输入，在更多里点击上传文件，上传Wayfair_855_Test.xml。

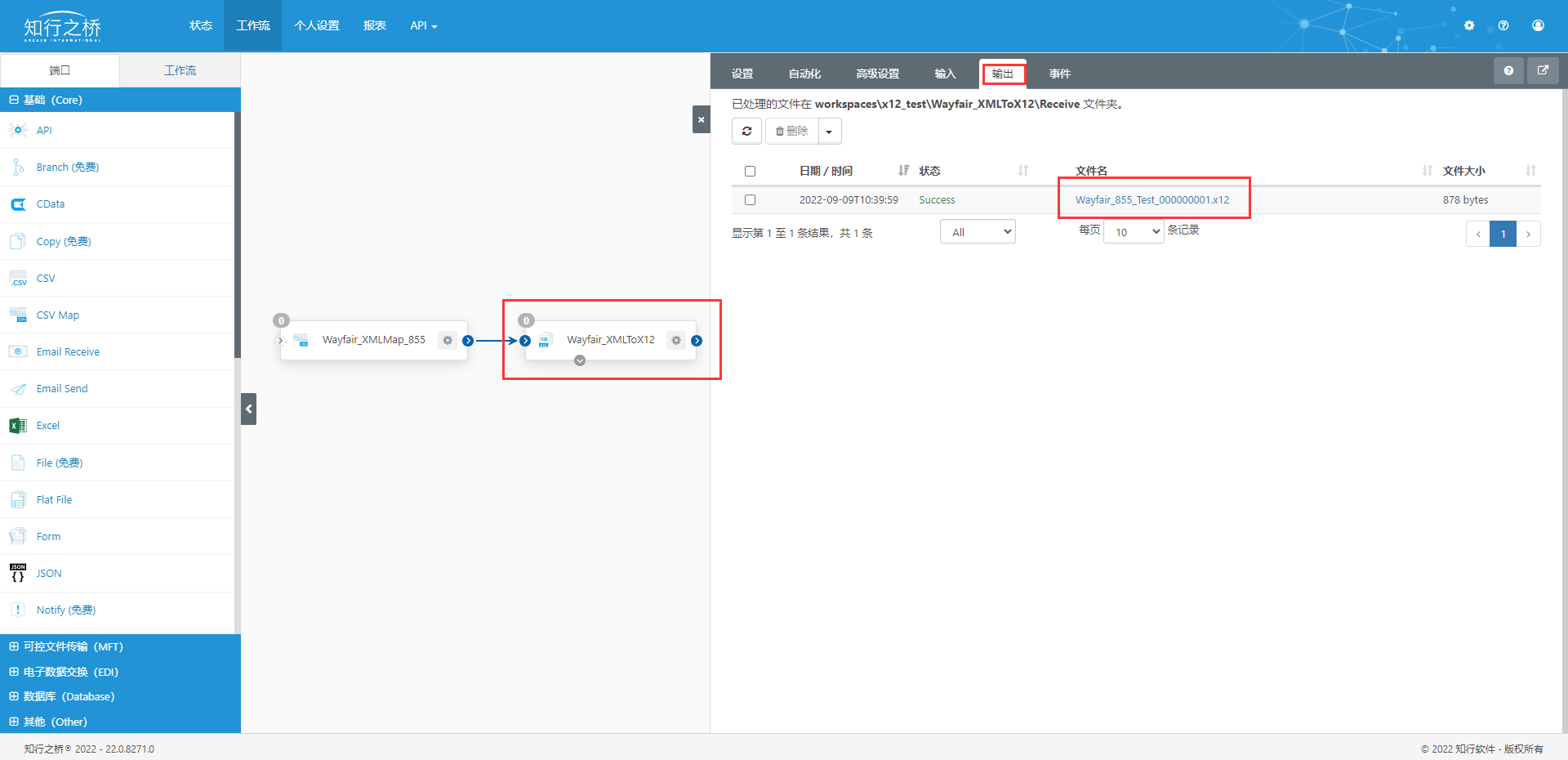

④点开Wayfair_XMLToX12端口，点击上方输出，点击 Wayfair_855_Test_000000001.x12即可下载文件，看到转换后的结果。

端口解读

以下端口是上述工作流的核心要素：

XML MAP端口：即上文命名为 Wayfair_XMLMap_855 的端口

XML Map 端口提供了一种可视化设计器驱动的方式来将 XML 数据从一种结构转换为另一种结构。

XML Map 端口为转换 XML 结构提供了灵活且直观的界面。首先，应将源模板文件（包含所有输入文档的 XML 结构的文件）和目标模板文件（包含端口应输出的 XML 结构的文件）上传到端口。上述示例中我们已经提前将源模板以及目标模板文件设置好。
上传源和目标模板文件后，映射设计器将填充源和目标 XML 结构。然后，可以将源中的元素拖放到目标中的元素上，以建立映射关系。

X12端口：即上文命名为 Wayfair_XMLToX12 的端口

X12端口可以将 XML 文档转换为 X12 文档，也可以将 X12 文档转换为 XML。本次示例中，需要将 XML Map 处理后的目标XML文件转换为X12 格式。生成 X12 文档时，X12 端口将 XML 转换为 X12 格式的文档，并生成适当的 X12 头，也就是我们上述报文讲解中出现的ISA及GS字段。这个字段包含发送方ID以及接收方ID信息，您可以在 X12 端口的设置选项卡中，根据您与文件接收方的实际情况设置以上信息。

以上就是将 Wayfair X12 EDI 855 采购订单确认报文解读以及转换的详细介绍了，了解更多 EDI 报文转换示例，可直接点击知行之桥EDI系统在线示例。更多EDI报文信息，欢迎联系知行软件。

更多 EDI 信息，请参阅: EDI 是什么？
