Rockwell EDI 855 采购订单确认报文详解
© All rights reserved. • 西安知行软件有限公司 • 陕ICP备09022277号
罗克韦尔自动化与国内12 家授权分销商，124 家认可的系统集成商，30多家亚太区的Encompass战略合作伙伴和全球战略联盟，共同为制造业企业提供广泛的世界一流的产品、解决方案与服务支持。
近期我们帮助客户成功与罗克韦尔Rockwell建立EDI连接，实现自动化地业务数据传输。
本文着重讲述Rockwell EDI项目中，Rockwell回复给采购商的X12 855报文（采购订单确认）解读。
在此前的文章如何读懂X12报文中，我们对X12已经做了详细的介绍，大家可以以此为基础，深入了解855采购订单确认报文。

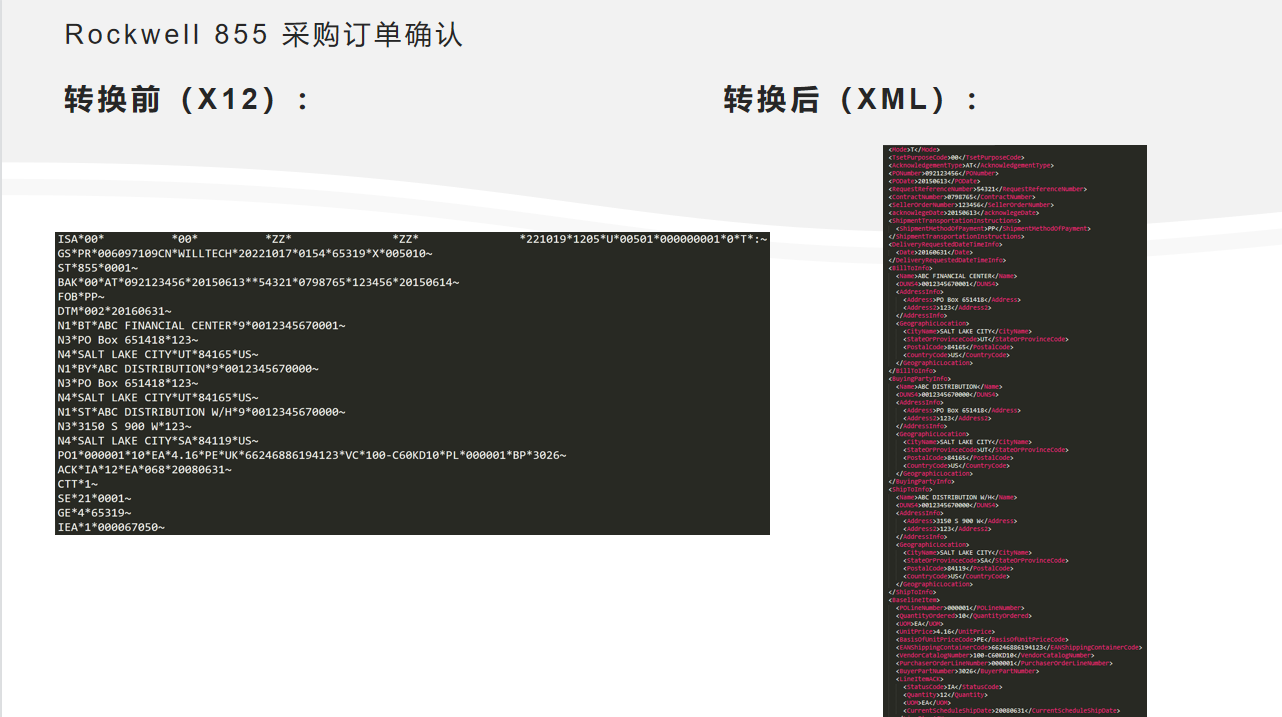

下图为Rockwell EDI X12 855示例报文转换前及经过知行之桥EDI系统转换后的结果对比图。
Rockwell X12 855 示例订单详解
Rockwell会给采购商发送 X12 标准的 EDI 855 订单确认，示例如下：
ISA*00* *00* *ZZ* *ZZ* *221019*1205*U*00501*000000001*0*T*:~ GS*PR*006097109CN*WILLTECH*20221017*0154*65319*X*005010~ ST*855*0001~ -855：采购订单确认 -0001：报文类型编号 BAK*00*AT*092123456*20150613**54321*0798765*123456*20150614~ -00：原始订单编码 -AT：接受订单 -092123456：采购订单编号 -20150613：采购订单创建日期 -54321：请求标识号 -0798765：合同编号 -123456：卖家订单号 -20150614：合同日期 FOB*PP~ -PP：预付（向客户收取）） DTM*002*20160631~ -002：请求交付日期限定符 -20160631：请求交付日期 N1*BT*ABC FINANCIAL CENTER*9*0012345670001~ -BT：付款方名称编码 -ABC FINANCIAL CENTER：付款方名称 -9：付款方邓白氏编码限定符 -0012345670001：付款方邓白氏编码 N3*PO Box 651418*123~ -PO Box 651418：付款方地址 -123：付款方地址 N4*SALT LAKE CITY*UT*84165*US~ -SALT LAKE CITY：付款方城市名称 -UT：付款方所在省或市编码 -84165：付款方邮政编码 -US：付款方国家编码 N1*BY*ABC DISTRIBUTION*9*0012345670000~ -BY：买方名称编码 -ABC DISTRIBUTION：买方名称 -9：买方邓白氏编码限定符 -0012345670000：买方邓白氏编码 N3*PO Box 651418*123~ -PO Box 651418：买方地址 -123：买方地址 N4*SALT LAKE CITY*UT*84165*US~ -SALT LAKE CITY：买方城市名称 -UT：买方所在省或市编码 -84165：买方邮政编码 -US：买方国家编码 N1*ST*ABC DISTRIBUTION W/H*9*0012345670000~ -ST：收货方名称编码 -ABC DISTRIBUTION W/H：收货方名称 -9：收货方邓白氏编码限定符 -0012345670000：收货方邓白氏编码 N3*3150 S 900 W*123~ -3150 S 900 W：收货方地址 -123：收货方地址 N4*SALT LAKE CITY*SA*84119*US~ -SALT LAKE CITY：收货方城市名称 -SA：收货方所在省或市编码 -84119：收货方邮政编码 -US：收货方国家编码 PO1*000001*10*EA*4.16*PE*UK*66246886194123*VC*100-C60KD10*PL*000001*BP*3026~ -000001：订单行号 -10：采购订单数量 -EA：数量单位为每个 -4.16：单价 -PE：单价类型编码 -UK：GTIN14位数据结构限定符 -66246886194123：GTIN14位数据结构 -VC：卖方产品编号限定符 -100-C60KD10：卖方产品编号 -PL：买方订单行号限定符 -000001：买方订单行号 -BP：买方零件号限定符 -3026：买方零件号 ACK*IA*12*EA*068*20080631~ -IA：接受项目编码 （AC：接受发货的项目；DR：已接受的项目，重新计划日期；IQ：已接收的项目，数量更改；IR：拒绝更改） -12：数量 -EA：数量单位为每个 -068：预计发货时间限定符 -20080631：预计发货时间 CTT*1~ SE*21*0001~ GE*4*65319~ IEA*1*000067050~
通过上述报文解读可以看到，我们接收到的 X12 855 报文可读性较差，无论是企业的业务人员还是 IT 人员都很难从以上订单中直接获取到有效的业务信息。因此需要对此 855 订单进行格式转换。
EDI 系统转换效果
利用知行之桥 EDI 系统可以将其转换为可读性更强的目标 XML 格式文件，以便于进一步处理，转换效果如下：
1.0.0 T 00 AT 092123456 20150613 54321 0798765 123456 20150614 PP 20160631 ABC FINANCIAL CENTER 0012345670001 PO Box 651418 123 SALT LAKE CITY UT 84165 US ABC DISTRIBUTION 0012345670000 PO Box 651418 123 SALT LAKE CITY UT 84165 US ABC DISTRIBUTION W/H 0012345670000 3150 S 900 W 123 SALT LAKE CITY SA 84119 US 000001 10 EA 4.16 PE 66246886194123 100-C60KD10 000001 3026 IA 12 EA 20080631
工作流示例
通过上述的讲解想必大家已经了解了 Rockwell 855 订单确认在知行之桥 EDI 系统中的转换结果了，以下是上述工作流示例，您可以下载知行之桥EDI系统，导入【示例工作流】以及【Rockwell_855_Sample】，进行实战操作。
在知行之桥 EDI 系统中导入上述工作流以及测试文件。
如下图所示：

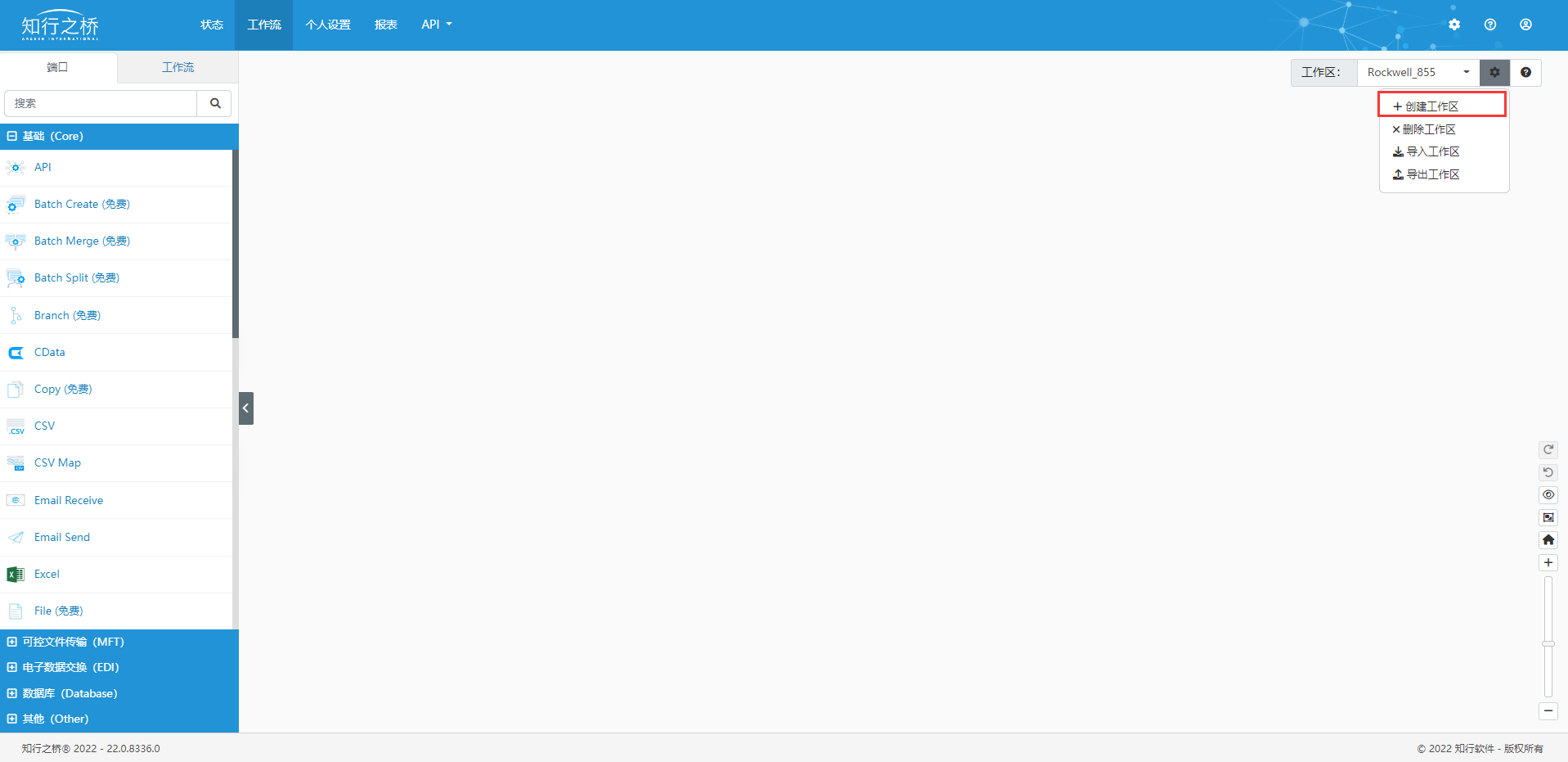

①先点击右上角的工作区齿轮图标，选择创建工作区，命名为Rockwell_855。

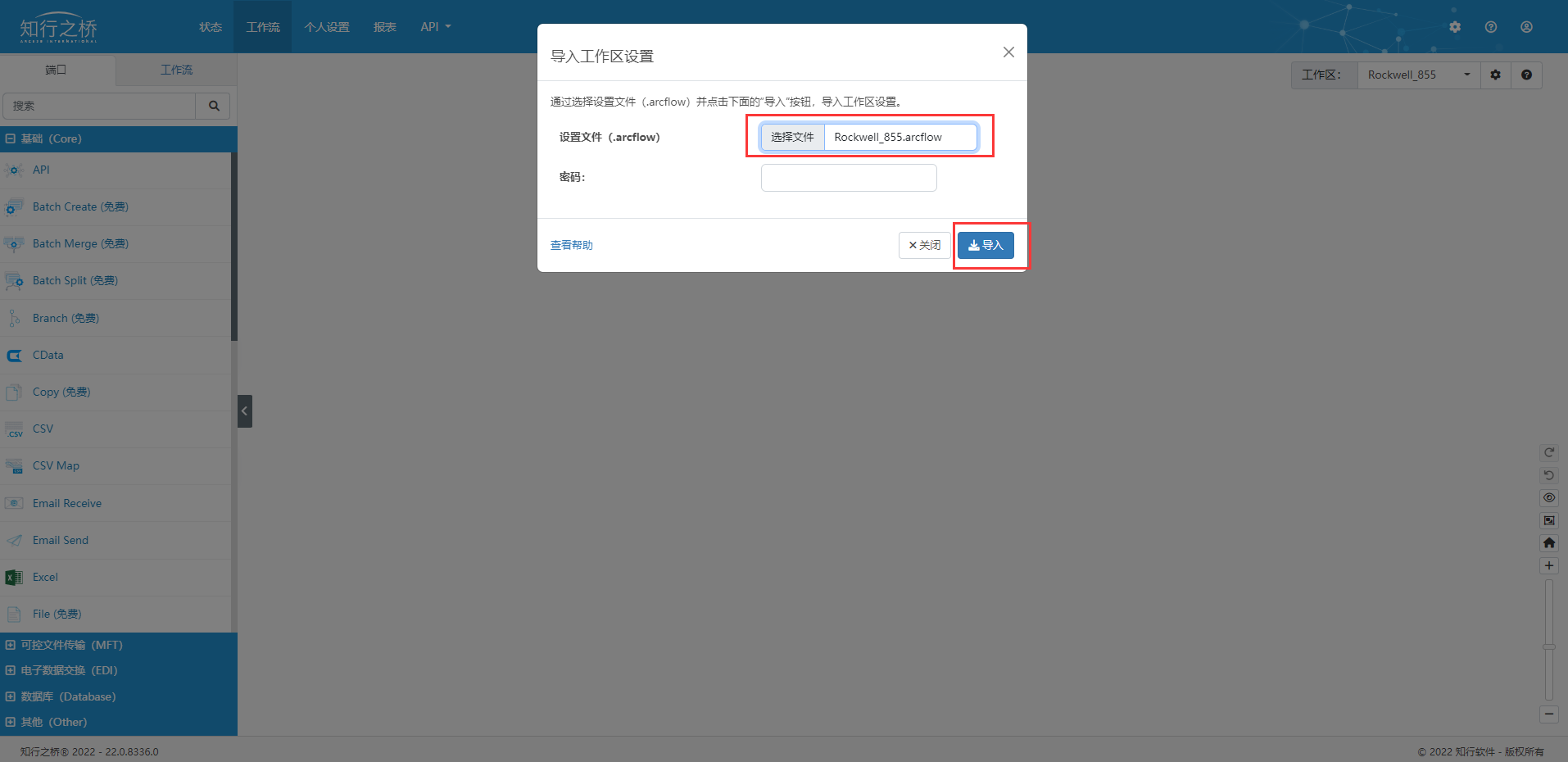

②然后选择导入工作区，选择Rockwell_855.arcflow。

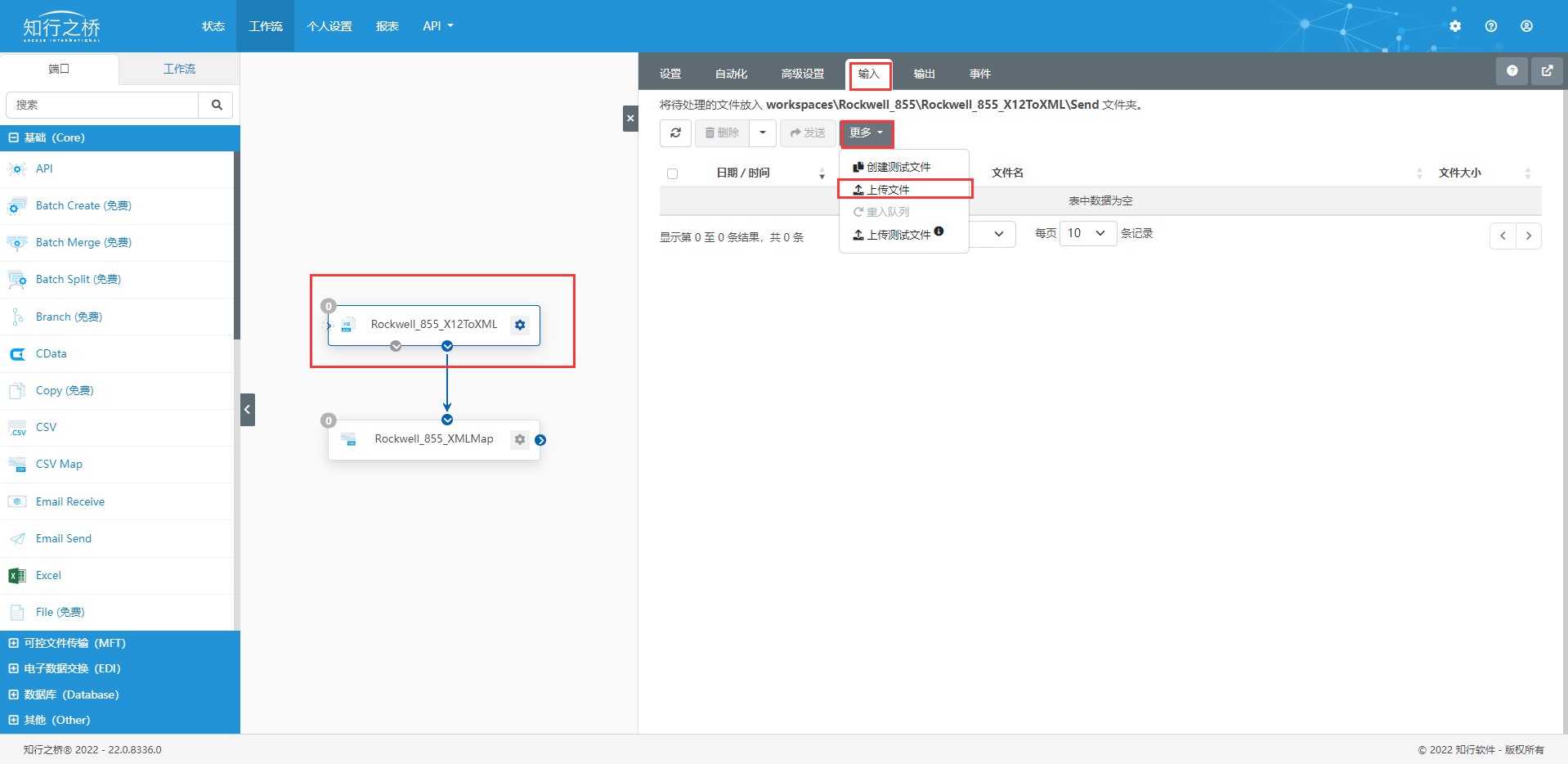

③点开Rockwell_855_X12ToXML端口，点击上方 输入 ，在 更多里点击上传文件，上传Rockwell_855_Sample.x12。

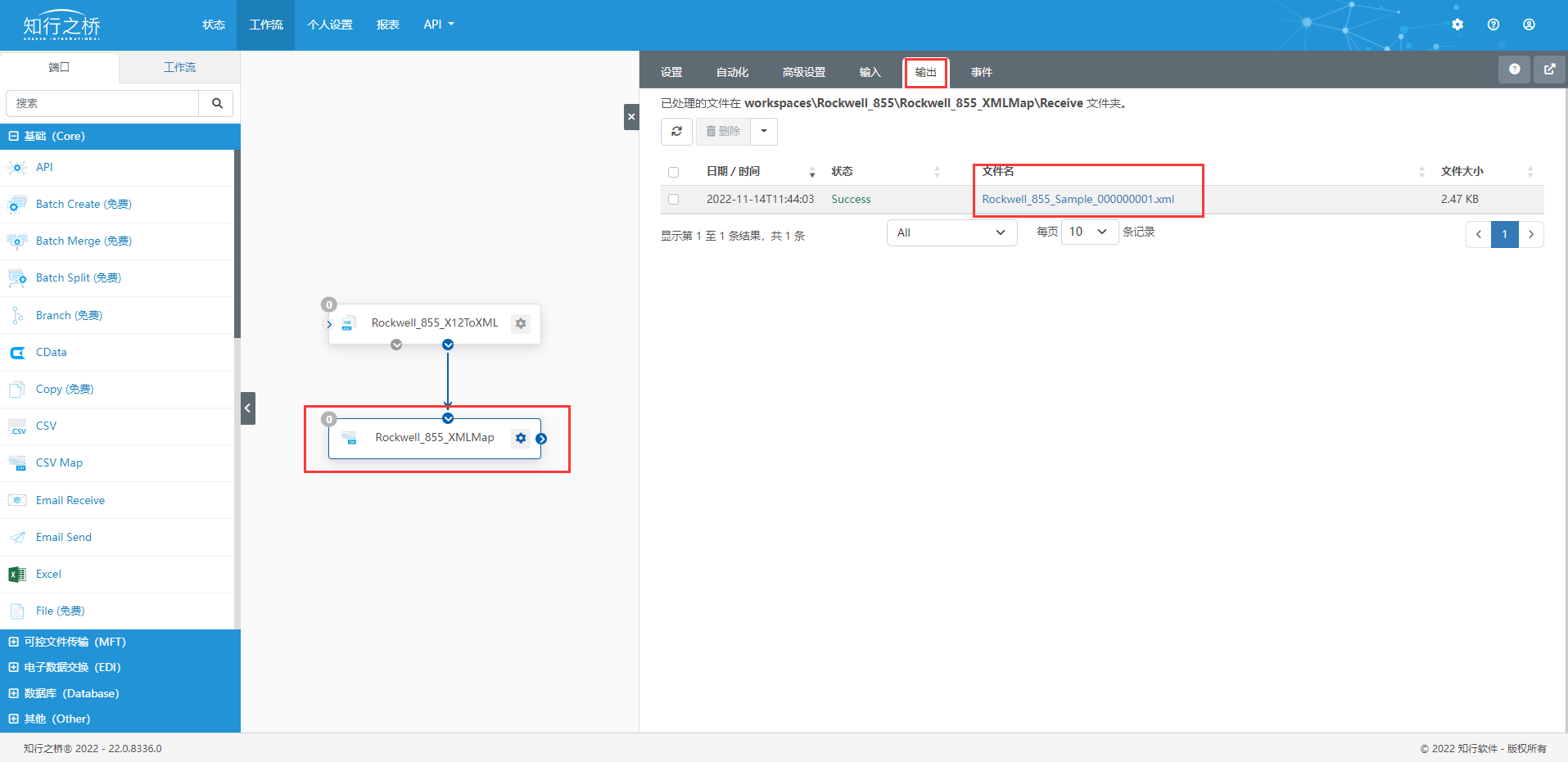

④点开Rockwell_855_XMLMap端口，点击上方 输出 ，点击 Rockwell_855_Sample_000000001.xml即可下载文件，看到转换后的结果。
以上就是将Rockwell X12 EDI 855采购订单确认报文解读以及转换的详细介绍了，了解更多EDI报文转换示例，可直接点击知行之桥EDI系统在线示例。更多EDI报文信息，欢迎联系知行软件。
更多 EDI 信息，请参阅: EDI 是什么？
