X12学习手册

Published On: 2023年11月3日Categories: EDI, 帮助文档, 常见问题和回答, 操作指南, 知识库, 解决方案Views: 1

EDI术语中的X12是指ANSI X12 报文标准（EDI Document Standard），于 1979 年发布，由认证标准委员会维护，在过去的几十年中得到扩展，以满足全球业务流程的要求，包括汽车、物流、零售、医药、金融、保险、运输、供应链和政府的要求。

X12使用ASC X12.58安全结构，该结构结合了身份验证、压缩、加密和保证，以保证电子数据交换文件以其原始格式到达其目的地，并且没有被篡改，同时向接收方保证它来自原始发送方。

X12标准下的EDI报文结构

在认识X12标准下的EDI报文结构之前，首先需要了解3个EDI术语：

1.Interchange，代表了一次传输 2.Functional Group，代表一种类型的报文，例如需要在一次传输中传输856和810两种报文，那么就会有2个Functional Group 3.Transaction：代表一个报文，例如你在本次传输中传输3个856报文，那么就会有3个Transaction

EDI报文结构图中：

头部的ISA和结尾的IEA成对，组成了Interchange部分头部的GS和结尾的GE成对，组成Functional Group部分 ST 和 ST 成对，中间包着业务数据，组成Transaction部分

EDI 850报文解析

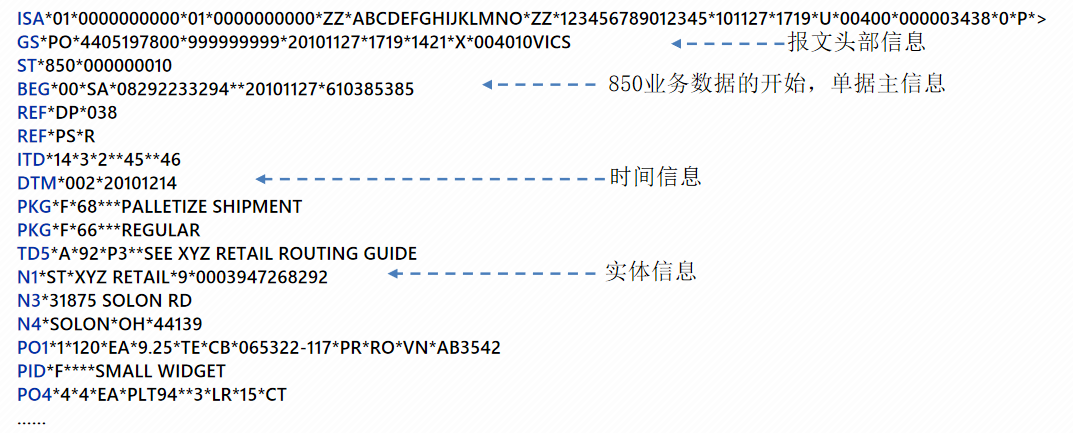

以X12报文标准下的EDI 850 示例报文为例，详细解读EDI报文。如上所示，这是一个850采购订单的EDI示例报文，每一行的开头，由2-3个字符组成，叫做Segment节点，代表特定的业务含义。

例如BEG开始的这一行代表了业务数据的开始以及单据主信息 DTM这一行代表时间信息 N1这一行代表实体信息，例如ship-to、ship-from 等信息都会被存放在这里

报文行解析

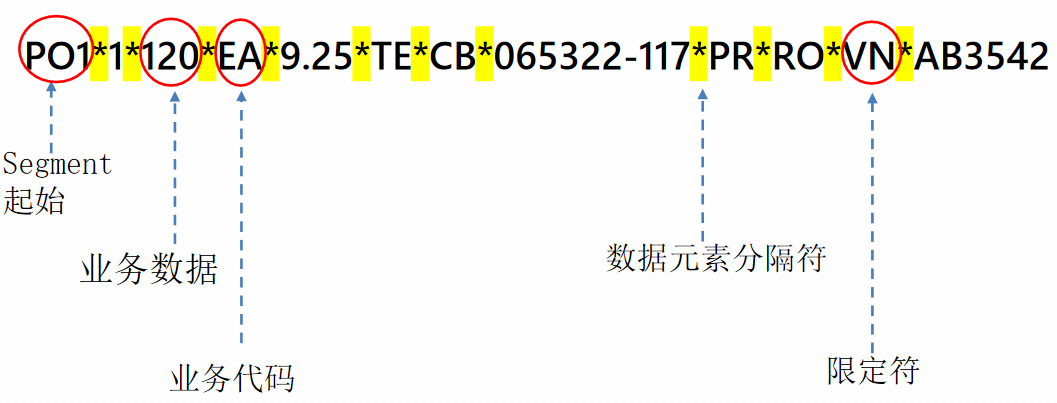

我们再进入到某一行来具体看一下，其中*是每个数据元素的分隔符，也可按照实际情况设置为其他符号。120 是这一行的物料数量，它的位置是 PO102，有一些代码代表了特殊的业务含义，例如 EA 本身在报文里面就代表了物料的单位，类似的还有 PCS、KGM 等，除此之外，还有一些不是单独出现的代码，我们把它叫做限定符，用于限定右侧数据的含义，例如这个地方的 VN，它的意义是限定右边的数据意义为供应商物料编码，我们一看到 VN 后面的一串数据就知道供应商物料编码为 AB3542。

报文数据解析

了解了如何去阅读数据，我们再来详细地解析一下这一条 850 数据。

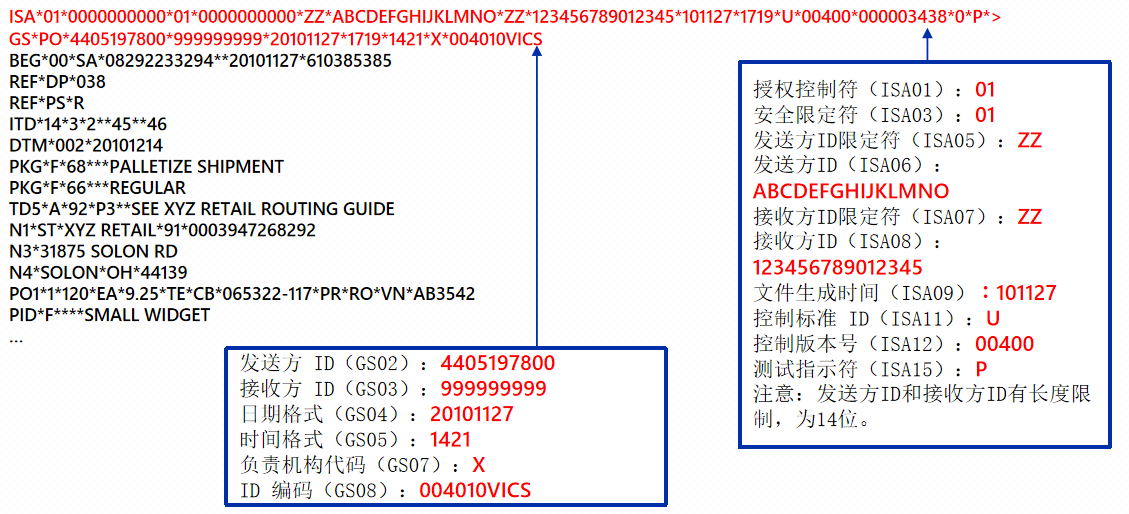

报文的前两行包含了头部信息：

授权控制符（ISA01）：01
安全限定符（ISA03）：01
发送方ID限定符（ISA05）：ZZ
发送方ID（ISA06）：ABCDEFGHIJKLMNO
接收方ID限定符（ISA07）：ZZ
接收方ID（ISA08）：123456789012345
文件生成时间（ISA09）：101127
控制标准 ID（ISA11）：U
控制版本号（ISA12）：00400
测试指示符（ISA15）：P
发送方 ID（GS02）：4405197800
接收方 ID（GS03）：999999999
日期格式（GS04）：20101127
时间格式（GS05）：1421
负责机构代码（GS07）：X
ID 编码（GS08）：004010VICS

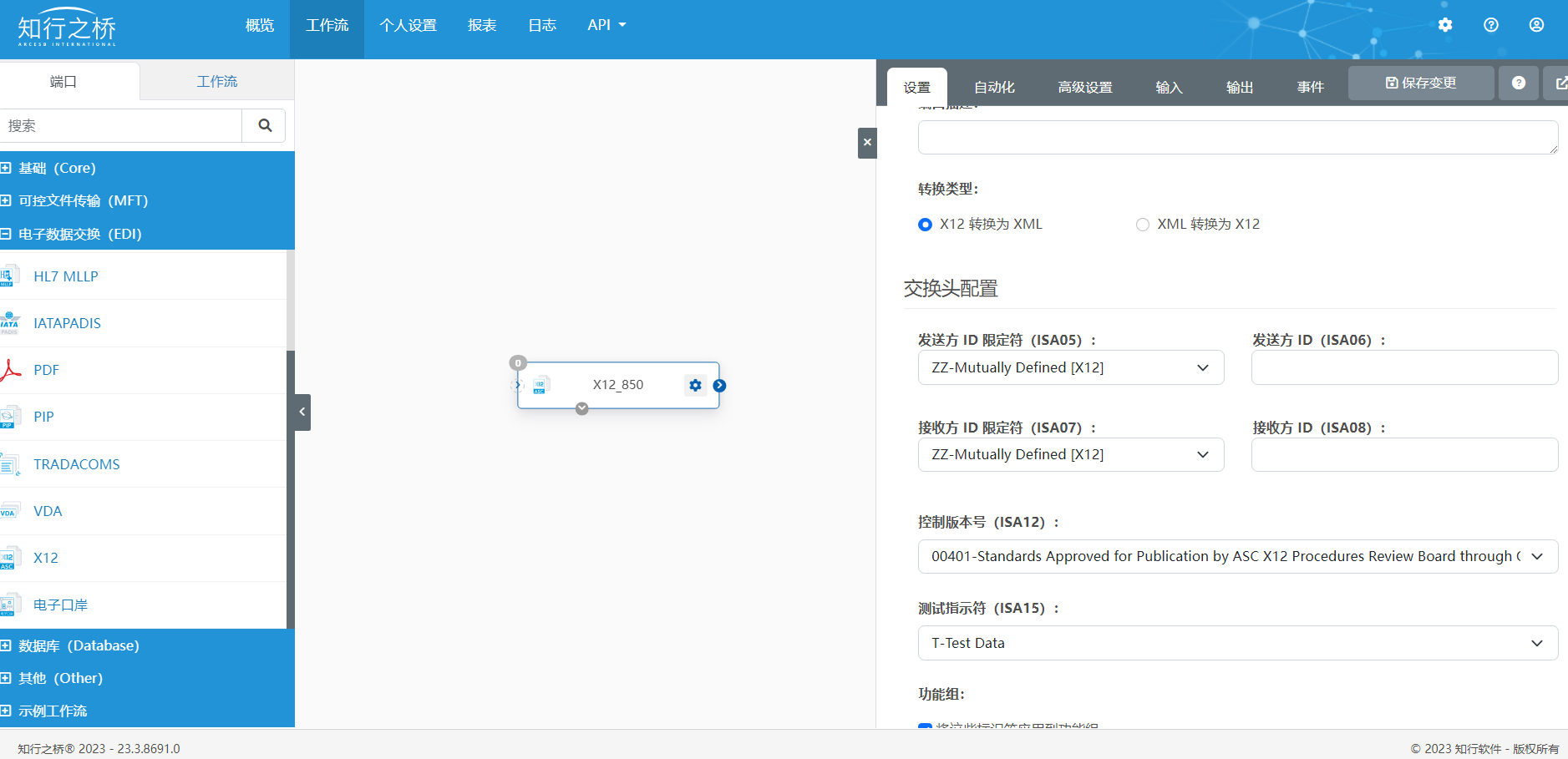

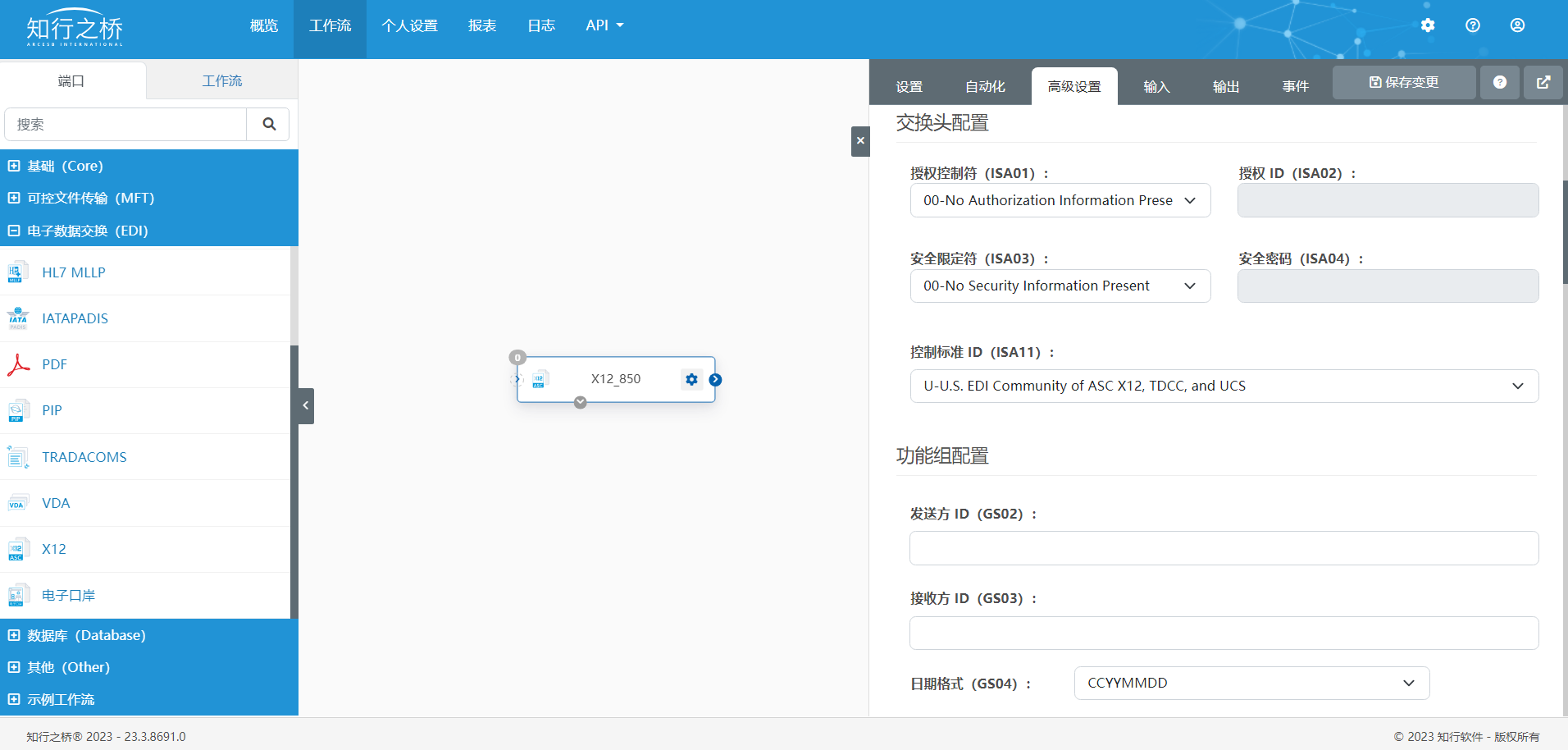

在生成符合X12报文标准的EDI报文时，这些头部信息虽然并没有传输和业务相关的信息，但却包含了报文的发送方和接收方等基本信息。在下文中，我将会为大家介绍如何在知行之桥EDI系统中配置这些信息。

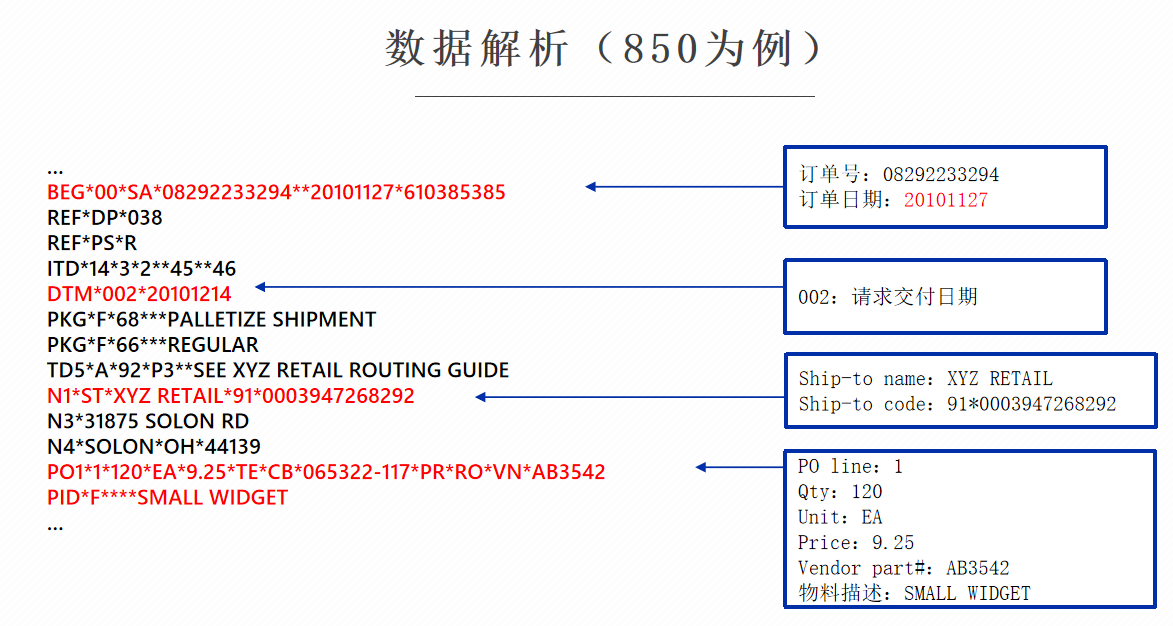

例如要获取订单号，我们需要定位到 BEG 这一行，从左向右数第三个数据元素即 08292233294 就是我们要找的订单号，再比如我们需要找请求交付日期，按照EDI规范我们需要定位到 DTM 这一行，且条件是 DTM01=002，取 DTM02 这个元素，那么就是 20101214 ，就是要找的请求交付日期。以此类推，我们可以获取到报文中的关键信息。
